GE Voluson Expert 22

УЗИ‑аппарат GE Voluson Expert 22: полные характеристики и опции.

Основные технические характеристики:

• Платформа: Lyric Architecture (графическая технология формирования луча для улучшенной детализации, контрастности и цветочувствительности).
• Тип - экспертный (премиум‑класс).
• Количество активных портов для датчиков - 4 шт.
• Жёсткий диск - 2 ТБ.
• Мониторы:

основной: 23,8 ‑ дюймовый;
сенсорный экран управления:15,6 ‑ дюймовый;

• угол наклона основного монитора - +25° / −75°.

Режимы визуализации:
Базовые:

• B‑режим (2D‑изображение);
• M‑режим (время‑движение);
• CW (постоянно‑волновой допплер);
• PW (импульсно‑волновой допплер);
• CFM (цветное допплеровское картирование);
• PDI (энергетический допплер);
• dPDI (направленный энергетический допплер);
• B‑Flow (не допплеровская визуализация кровотока).

Усовершенствованные:

• HDlive Imaging (высокая чёткость);
• 3D/4D‑визуализация;
• объёмная контрастная визуализация;
• OmniView (расширенная объёмно‑контрастнаявизуализация).

Специализированные:

• SonoCNS (исследование нервной системы плода);
• FetalHQ (оценка сердца плода);
• Radiantflow (улучшенная цветная допплерография);
• TruScan (премиальная обработка изображений).

Программные опции и пакеты:

• SonoLyst — автоматическое обнаружение стандартных срезов второго триместра.
• Coded Contrast Imaging — исследования с контрастными веществами.
• fetalHQ 2 — расширенный анализ сердца плода (качественные и количественные параметры).
• Elastography — компрессионная эластография (совместима с датчиками 11L, ML6‑15, IC5‑9,RIC5‑9).
• Shearwave Elastography — эластография сдвиговой волны (совместима с датчикомC1‑6).
• e4D Advanced Features — пакет электронного 4D‑ультразвука для датчика eM6C:

4D с ультравысокой частотой кадров;
Биплановое сканирование (Bi‑Plane) в B‑режиме и ЦДК;
Электронный STIC (eSTIC);
Объёмное контрастирование плоскости сканирования (VCI‑A).

• Advanced VCI (Volume Contrast Imaging) — пакет объёмного контрастного изображения:

Исследование в произвольной плоскости3D/4D (OmniView);
Контрастирование любой плоскости(OmniView + VCI);
Регулировка толщины и формы коронарного среза в 3D/4D.

• Advanced STIC — пакет для исследования сердца плода в 4D с допплеровскими режимами и STICflow.
• V‑SRI (Volume‑SRI) — уменьшение артефактов при формировании объёмных изображений.

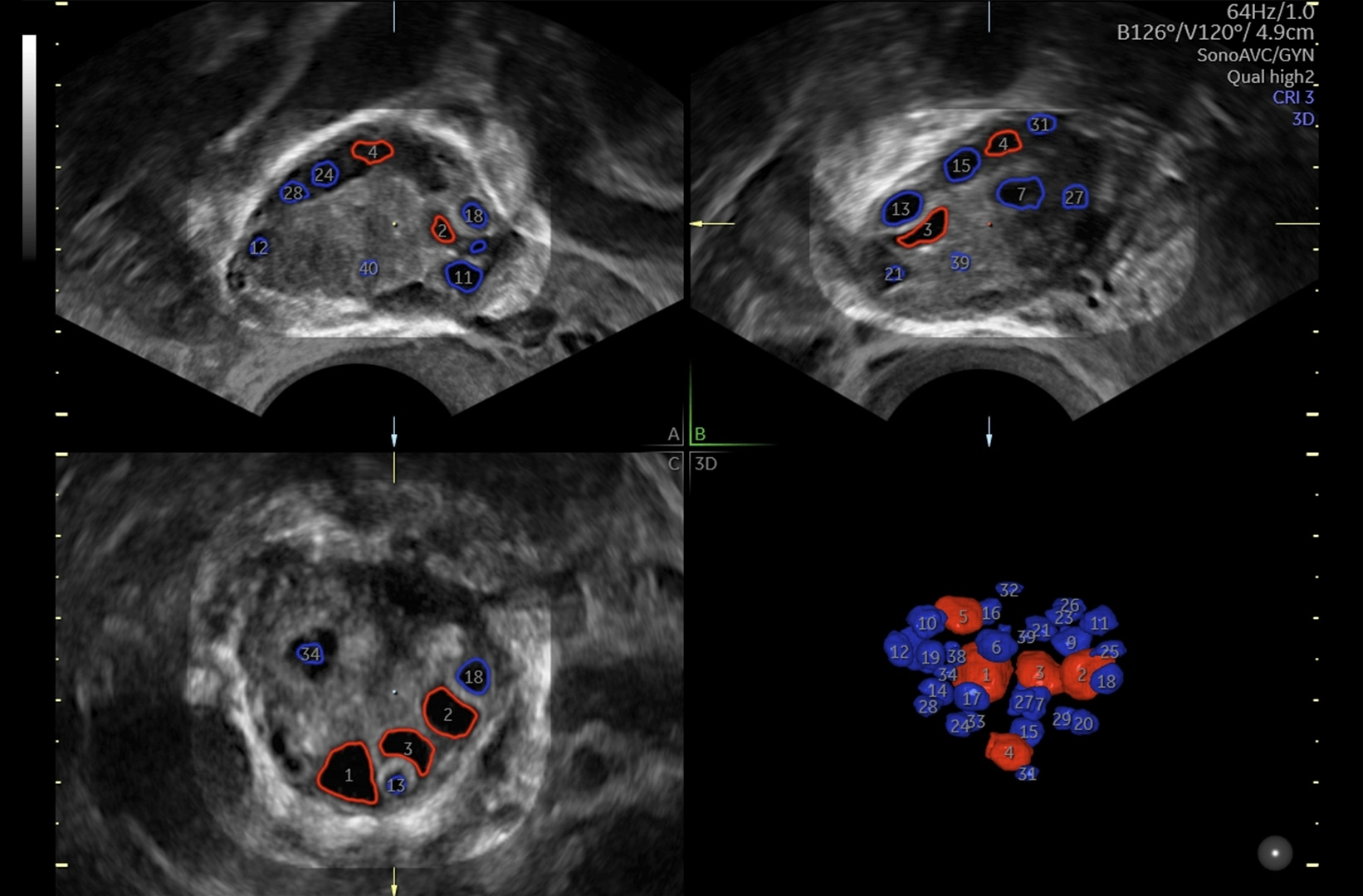

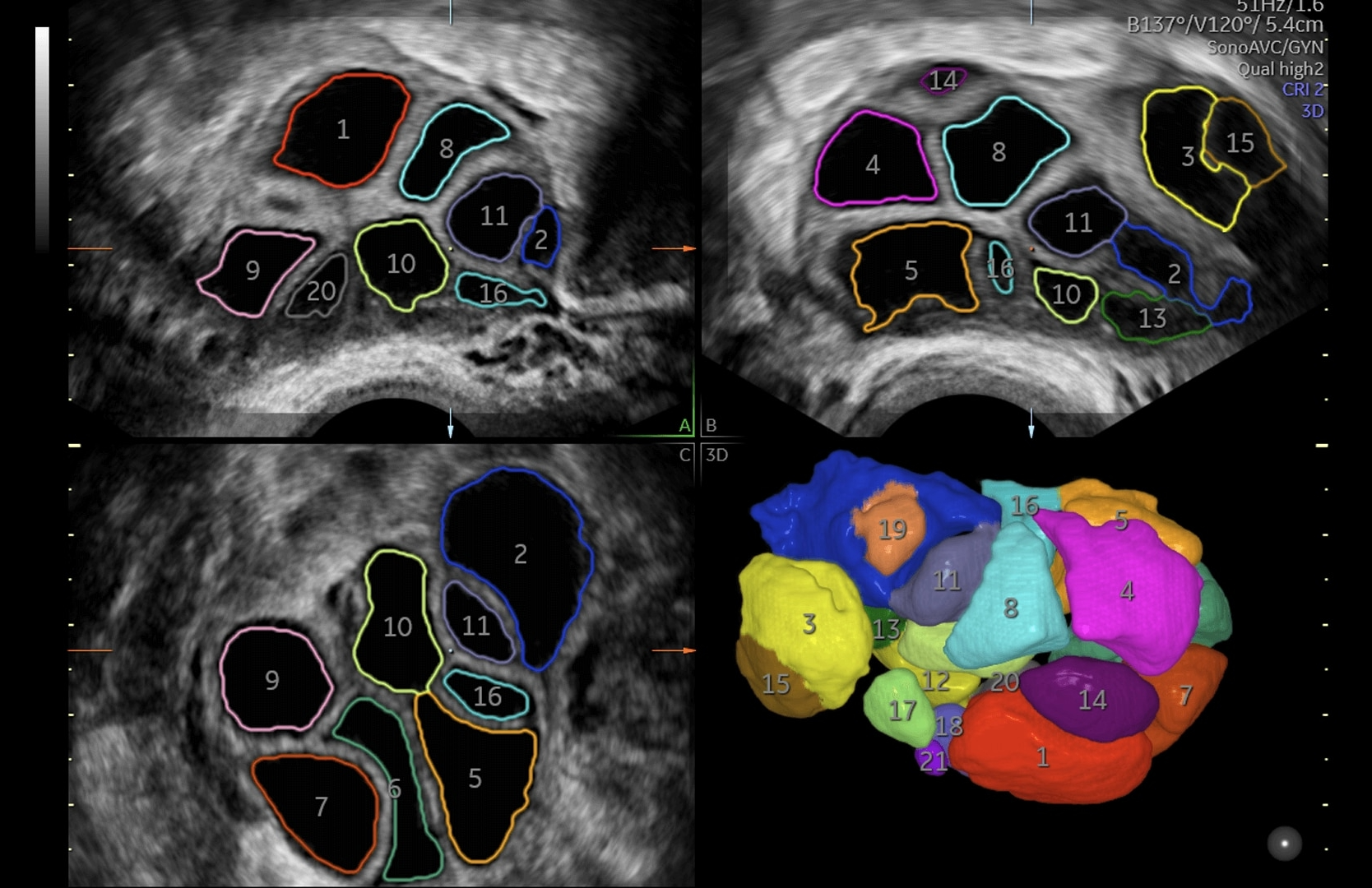

• SonoAVC — автоматический расчёт размеров и объёмов анэхогенных структур в3D‑реконструкции.

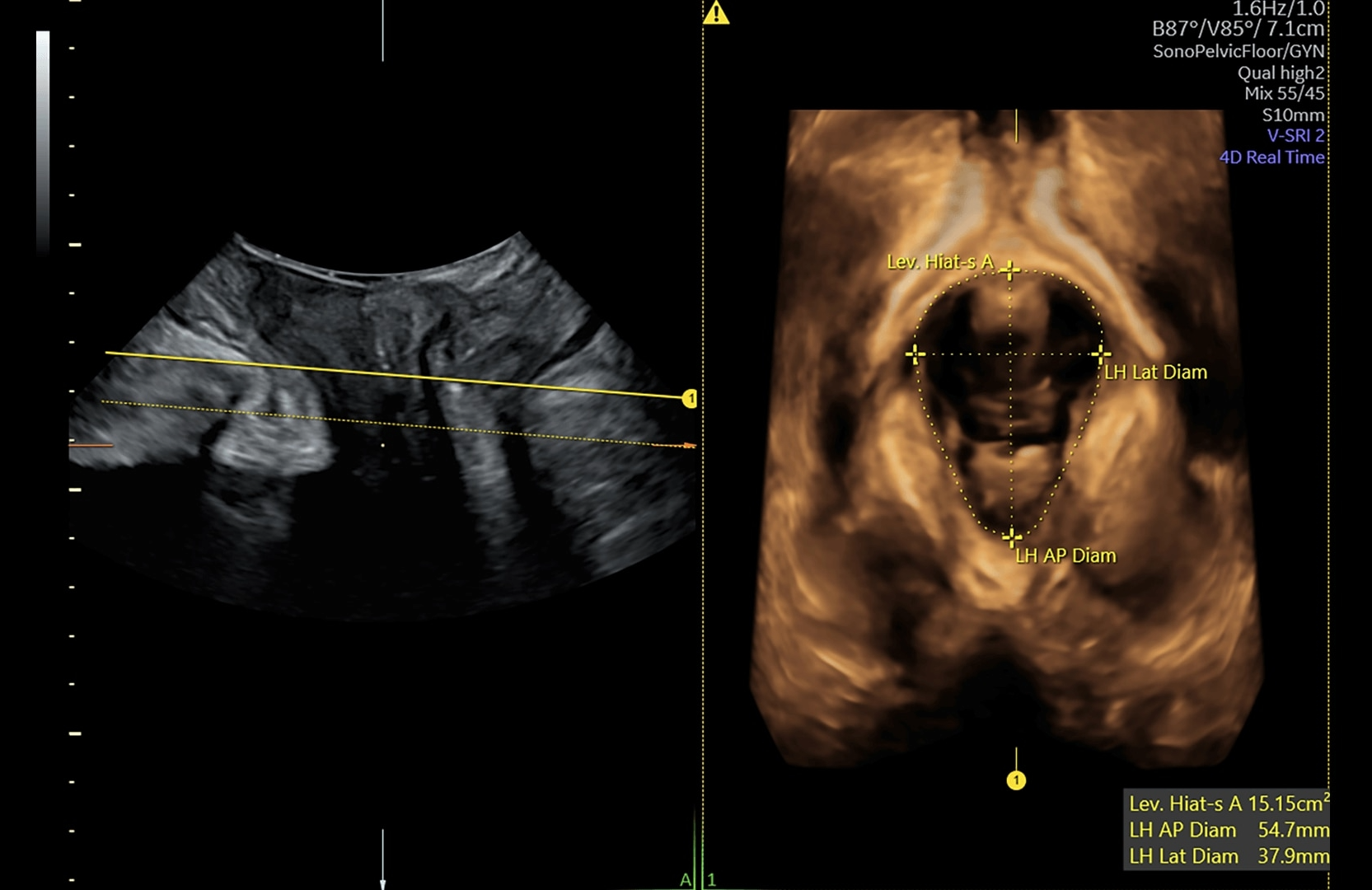

• SonoPelvicFloor — автоматизированный анализ анатомии тазового дна.
• SonoVCAD labor — оценка процесса родов во втором периоде.
• 4DView 18 — анализ и обработка3D/4D‑данных для второй рабочей станции(включает электронное руководство).
• Scan Assistant — автоматизация рутинных задач, сокращение времени исследования.
• SonoNT и SonoIT — автоматизированные измерительные инструменты для скрининговых исследований.
• HDlive Studio+ — моделирование объёмных снимков с природной реалистичностью и светотеневым эффектом.
• Graphicflow, Radiantflow, Slowflow HD/3D — режимы для улучшенной визуализации кровотока.

Области применения:

• акушерство: оценка развития плода, скрининг аномалий, мониторинг многоплодной беременности, измерение биометрических параметров, оценка плаценты;
• гинекология: исследование органов малого таза, оценка эндометрия, яичников, миомы матки, кист и опухолей;
• кардиология плода: оценка сердечной деятельности, выявление пороков, исследование кровотока и клапанов;
• генетическая диагностика: скрининг хромосомных аномалий, оценка носовой кости, воротникового пространства;
• педиатрия
• общие исследования (включая оценку кровотока, 3D/4D‑визуализацию, архивирование данных).

Ключевые технологии и преимущества:

• Lyric Architecture — улучшенная детализация, контрастность и цветочувствительность.
• TruScan — стабильная работа при максимальной нагрузке, поддержка расширенных приложений, возможность обновлений.
• Al (искусственный интеллект) — автоматизация измерений и диагностики, снижение влияния человеческого фактора.
• эргономика — регулируемая консоль, тихий режим работы, интуитивный интерфейс.
• интеграция — поддержка 3D‑печати моделей, совместимость с образовательными и сервисными платформами.

Дополнительные принадлежности и аксессуары:

• Gel Warmer — устройство для подогрева геля.
• ECG USB Module — ЭКГ‑модуль для синхронизации с электрокардиограммой.
• Side Drawer — выдвижной боковой ящик.
• Respond Probe Holder — система автоматической активации и предварительной настройки датчика.
• Isolation Transformer — трансформатор гальванической развязки для внешних устройств.
• External Keyboard — дополнительная клавиатура.
• WLAN A6210 USA and EU — модуль беспроводного соединения.
• Whanam Footswitch — педальный переключатель.
• xTouch — тактильная навигация для управления объёмными данными.

Управление аппаратом - Английский/русский язык.
Страна производства - Австрия.
Доставка, ввод в эксплуатацию и обучение.
Гарантия - от 1 года.

Совместимые датчики для УЗИ‑аппарата GE Voluson Expert 22.

Объёмные конвексные 4D‑датчики

• eM6C G3 (2–6 МГц): ультравысокая частота кадров; абдоминальные иакушерско‑гинекологические исследования.
• RM7C (2–8 МГц): матричный монокристальный, объёмное 4D‑сканирование.
• RAB6‑D (2–6 МГц): объёмный конвексный 4D,абдоминальные и акушерские исследования.
• RAB2‑5‑D (2–5 МГц): объёмный 3D/4D,акушерство и гинекология.

Конвексные датчики

• C1‑6‑D (2–5 МГц): монокристальный; абдоминальные, акушерско‑гинекологическиеисследования, сердце плода.
• C2‑9‑D (3–9 МГц): монокристальный; абдоминальные, акушерско‑гинекологические,педиатрия.
• C2‑9‑D XDclear (3–9 МГц): улучшенная чёткость, абдоминальные и акушерские исследования.

Внутриполостные датчики

• IC5‑9‑D (4–9 МГц): трансвагинальные, трансректальные исследования, акушерство, гинекология, урология.
• RIC5‑9‑D (4–9 МГц): объёмный внутриполостной 4D, акушерство, гинекология.
• RIC6‑12‑D (6–12 МГц): объёмный внутриполостной 4D, высокая детализация в гинекологии.

Секторные фазированные датчики

• M5Sc‑D (1–4 МГц): матричный монокристальный; сердце взрослых, транскраниальные исследования.
• M5Sc‑RS (1–4 МГц): секторный, кардиология и нейросонография.
• 6S‑D (2–7 МГц): мультичастотный; сердце детей и новорождённых, педиатрия, малые органы.

Линейные датчики

• ML6‑15‑D (4–13 МГц): высокочастотный матричный; поверхностные органы,скелетно‑мышечный аппарат, периферические сосуды, педиатрия.
• L8‑18i‑D (5–14 МГц): мультичастотный; поверхностные органы, скелетно‑мышечныйаппарат, педиатрия.
• 11L‑D (5–18 МГц): линейный; поверхностные структуры, сосуды, мелкие анатомические детали.
• L6‑24‑D (6–24 МГц): «хоккейная клюшка»; УЗИ кожи, сосудов, филлеров, лица (также совместим с GE Logiq E10).

Микроконвексные датчики

• 8C‑RS (диапазон частот не указан в источнике):микроконвексный, для узких пространств и специфических исследований.

Важные примечания:
Датчики от Voluson E10 совместимы с Voluson Expert 22.

Поддержка эластографии:
Elastography (компрессионная) — совместима с датчиками 11L, ML6‑15, IC5‑9, RIC5‑9.
Shearwave Elastography (сдвиговой волны)— совместима с датчиком C1‑6.
Расширенные 4D‑функции (e4D Advanced Features) доступны с электронными объёмными датчиками(например, eM6C G3).

Раскройте невидимое
Оцените возможности визуализации нового уровня, которые помогут вам увидеть важнейшие детали, необходимые для уверенной диагностики.

Ультразвуковое исследование сегодня и завтра:
Обеспечьте своей практике защиту от устаревания благодаря свободе постоянного использования новых возможностей обработки и получения изображений высокого разрешения и детализации — даже в сложных условиях сканирования. Адаптивная архитектура Lyric позволит устанавливать новые стандарты обработки изображений на долгие годы вперед.

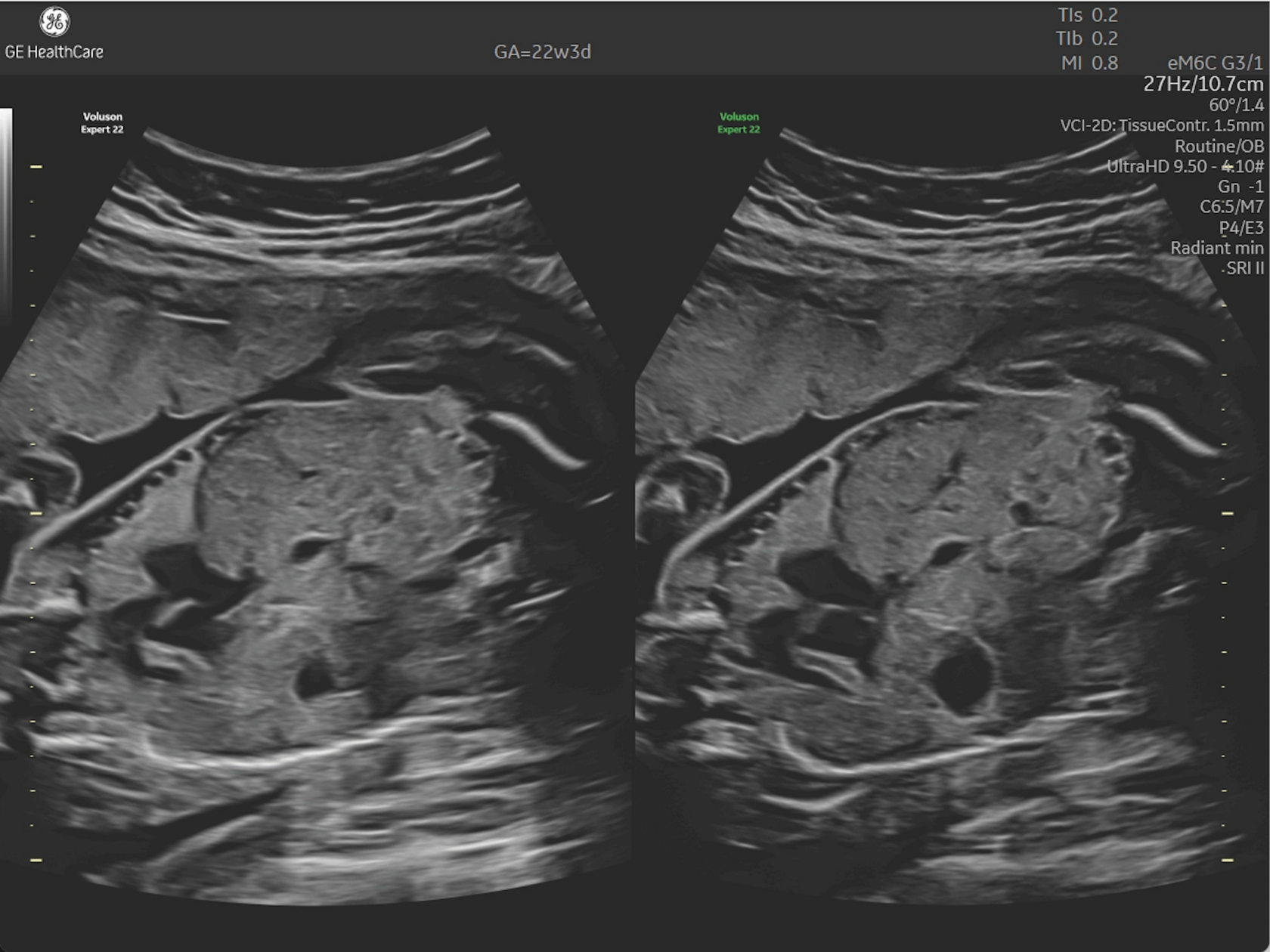

Фундамент высшего качества 2D-изображение:
Решайте сложные задачи сканирования.

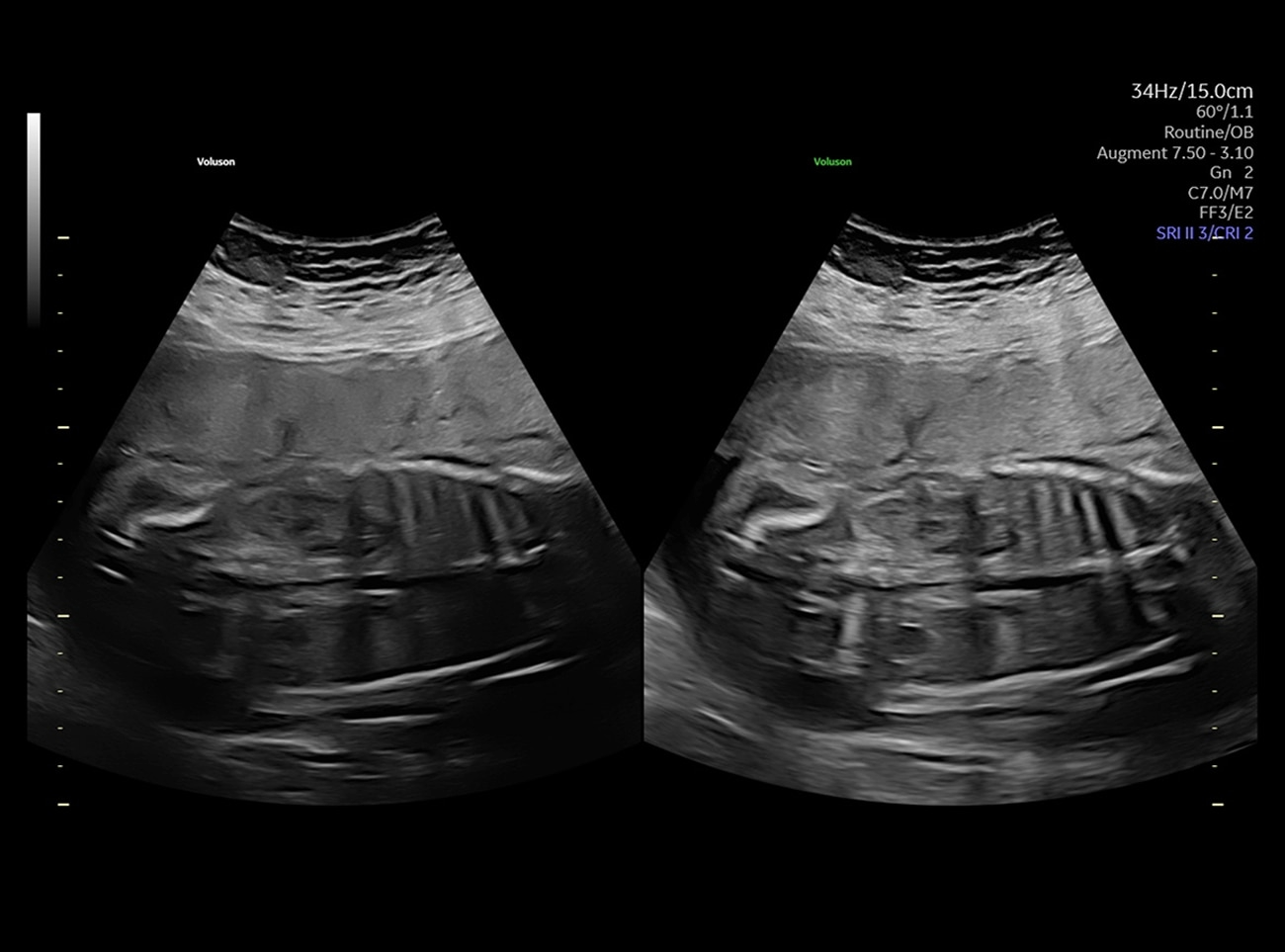

Воспользуйтесь нашей функцией Augment, чтобы уменьшить шум и повысить проникающую способность изображения, получив более четкое и качественное изображение даже в сложных для сканирования условиях, например, при высоком индексе массы тела.

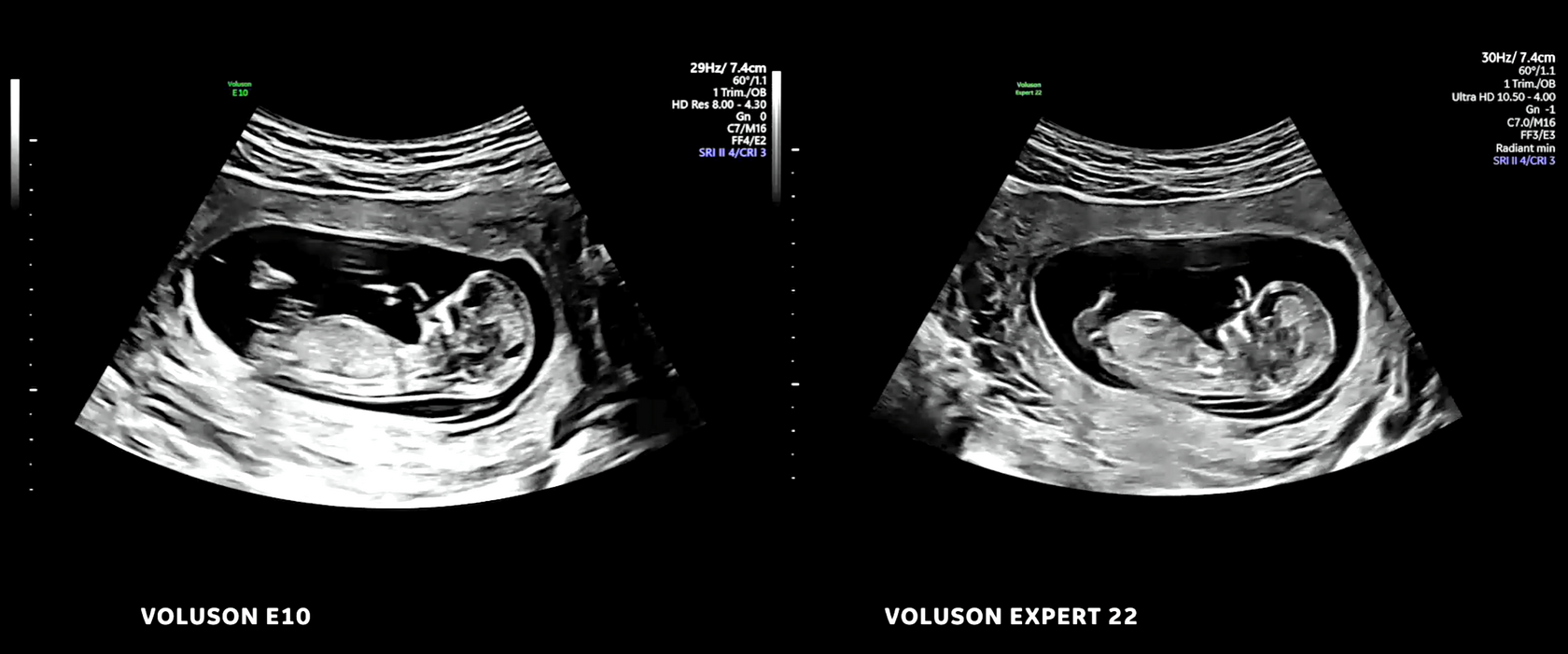

Достигните новых высот в 2D

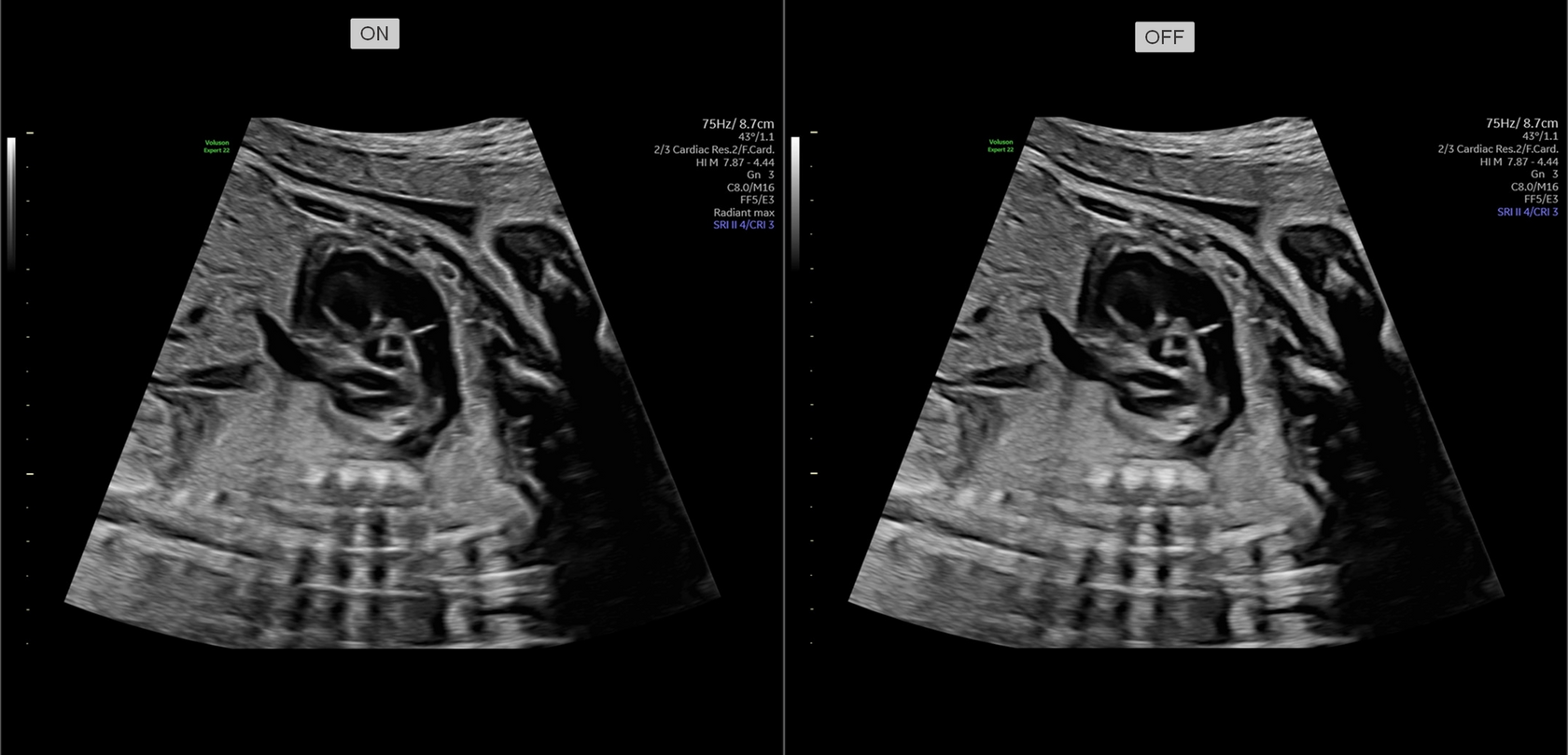

Измените уровень возвышения и улучшите видимость границ с помощью Radiant. В результате получается более объемный эффект, который помогает в четком разграничении границ таких анатомических структур, как мозг и сердце плода.

ОБЪЕМНОЕ ИЗОБРАЖЕНИЕ
Новая перспектива
Возможность увидеть анатомию с другой точки зрения может стать решающим фактором, позволяющим либо отсрочить диагноз, либо поставить уверенный диагноз. Voluson Expert 22, опираясь на наши передовые технологии объемной визуализации, обеспечивает 3D/4D-визуализацию нового поколения с использованием нашей новой технологии HDlive Studio+.

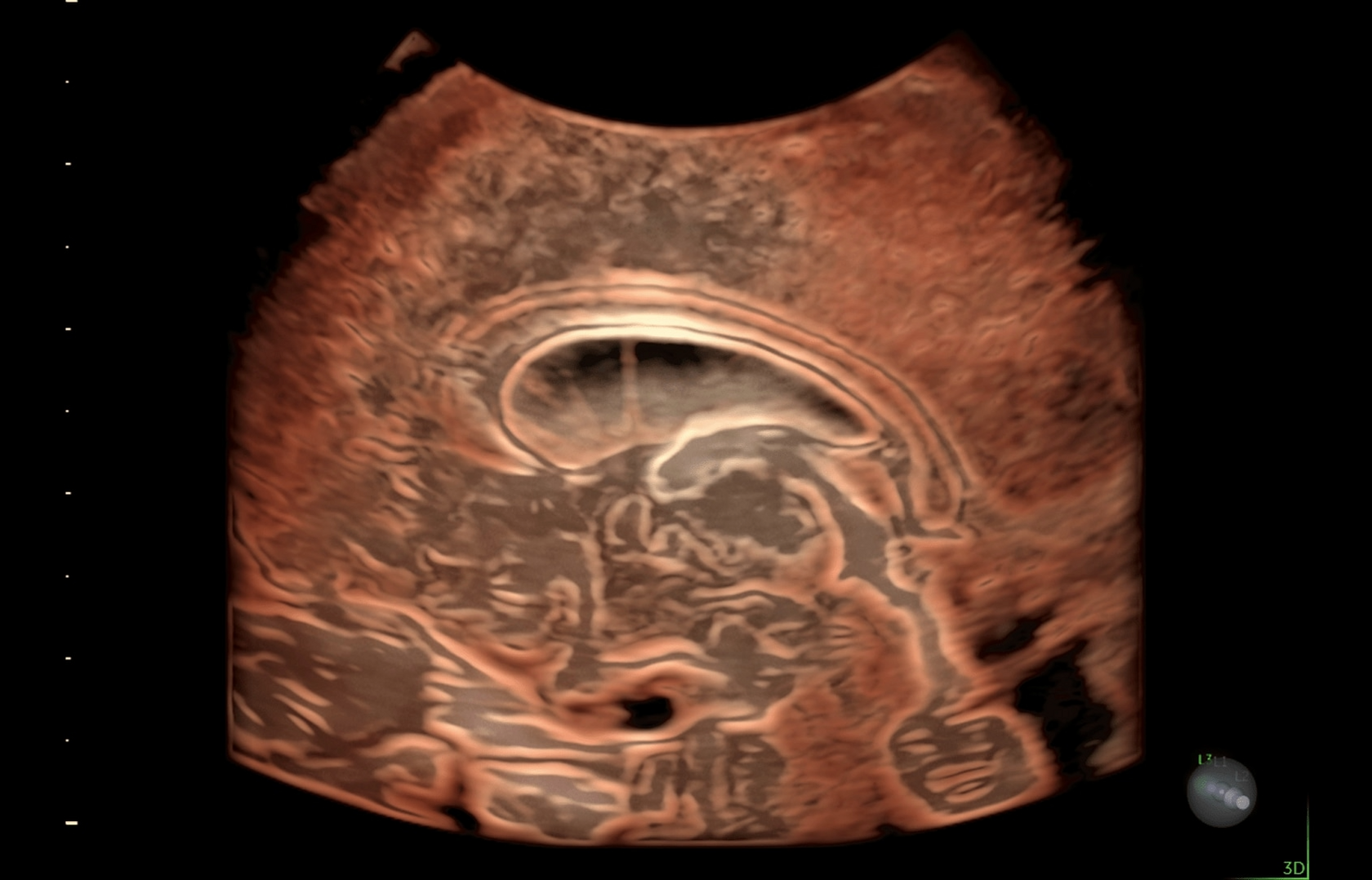

Мозг плода на 25-й неделе беременности с помощью HDlive Studio+

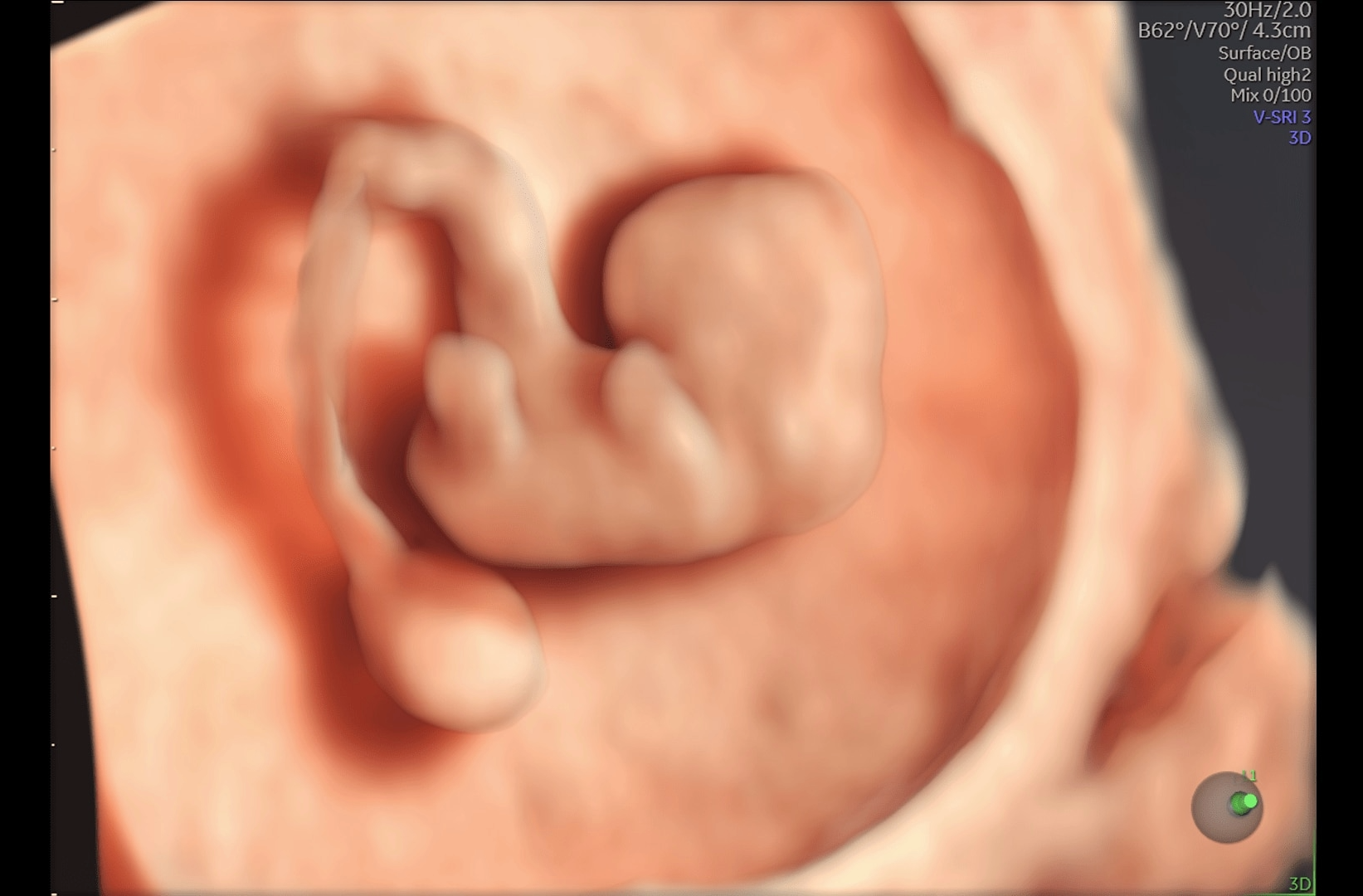

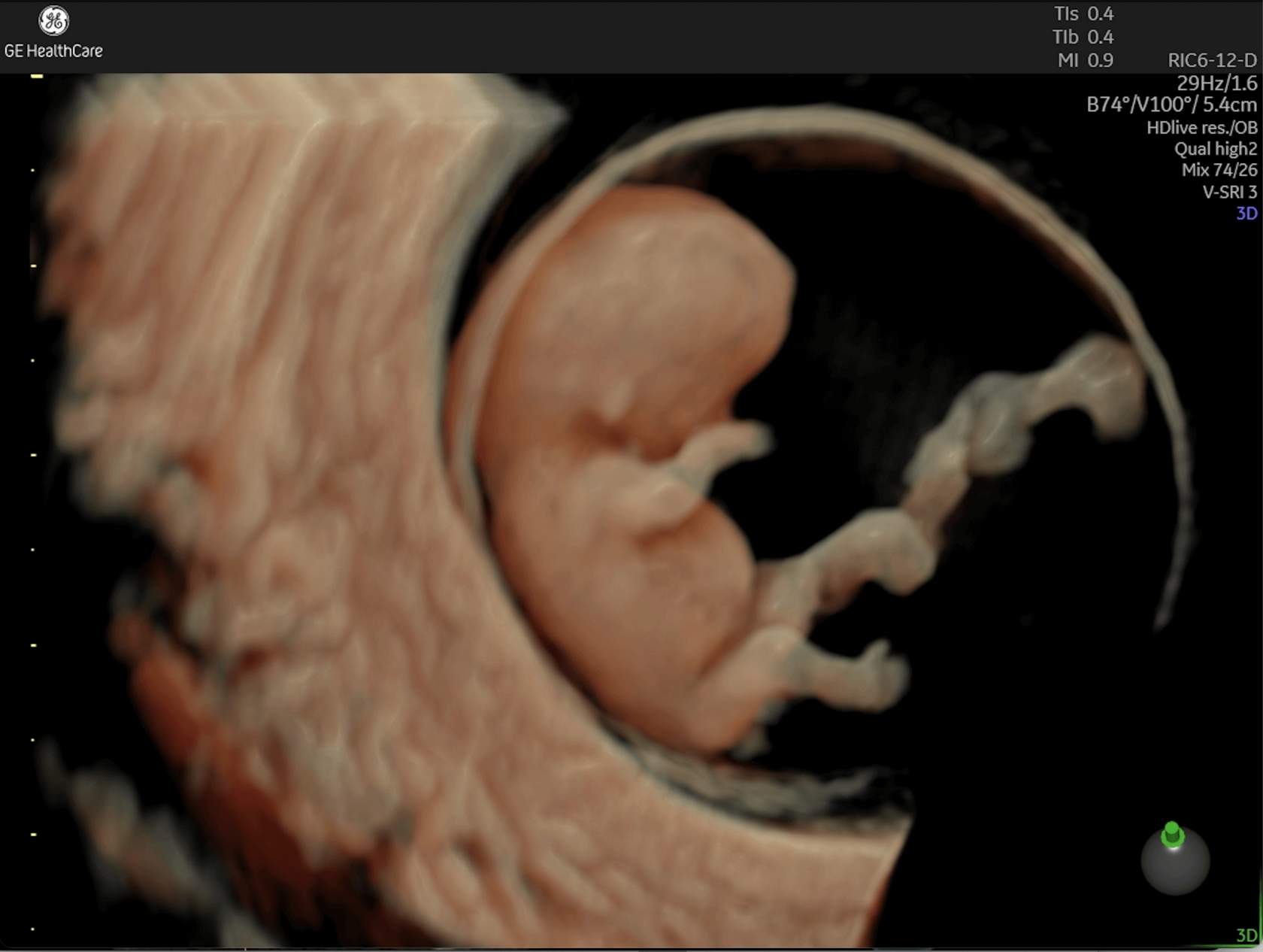

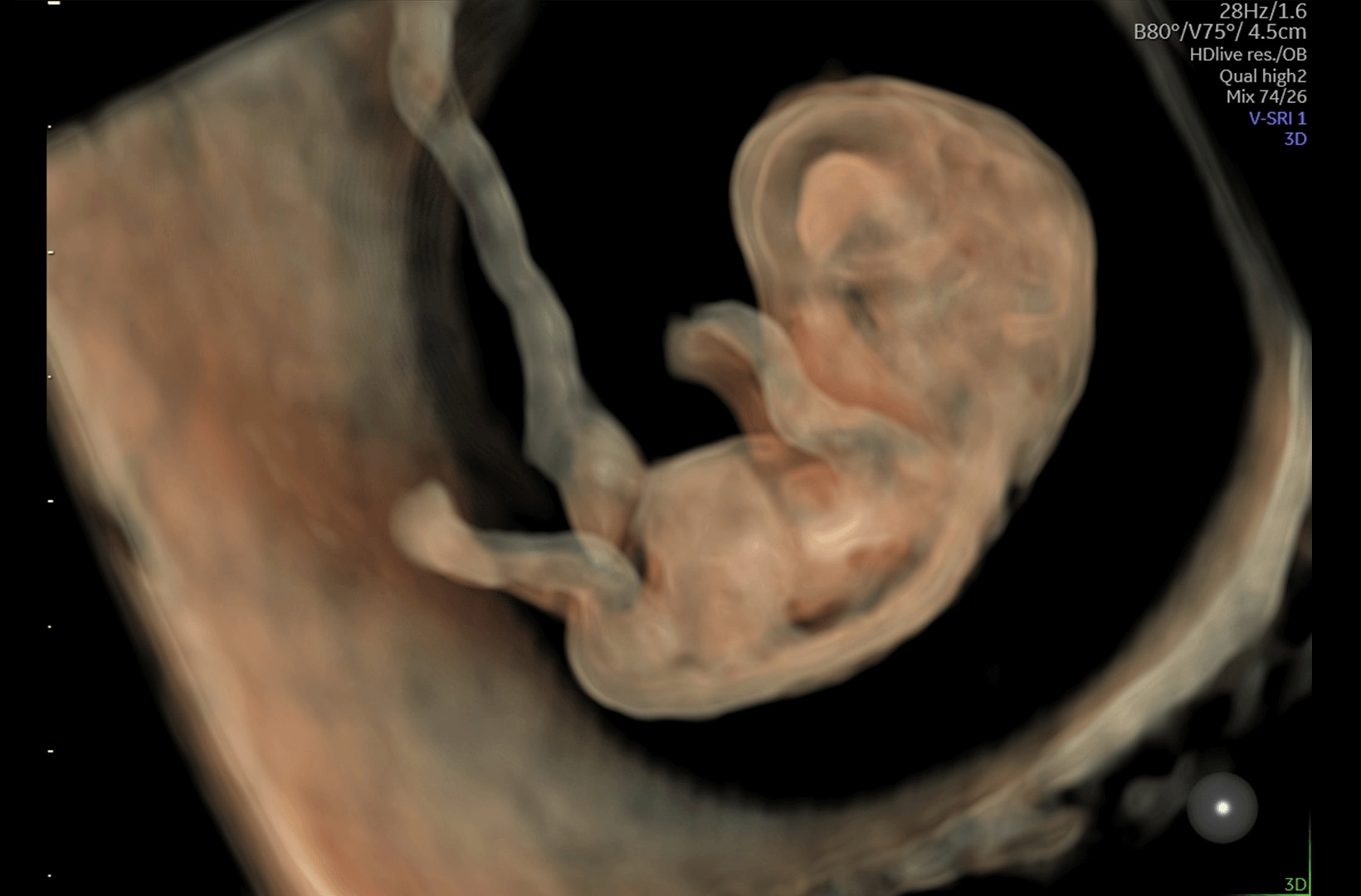

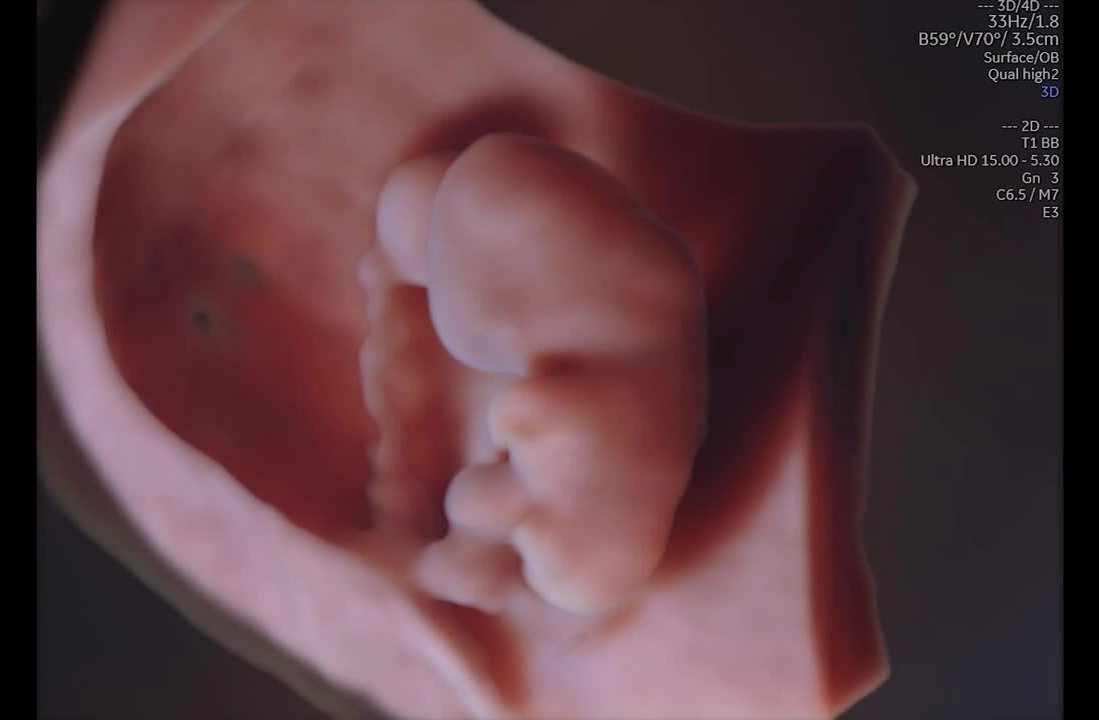

8-ми недельный эмбрион с HDlive Studio+

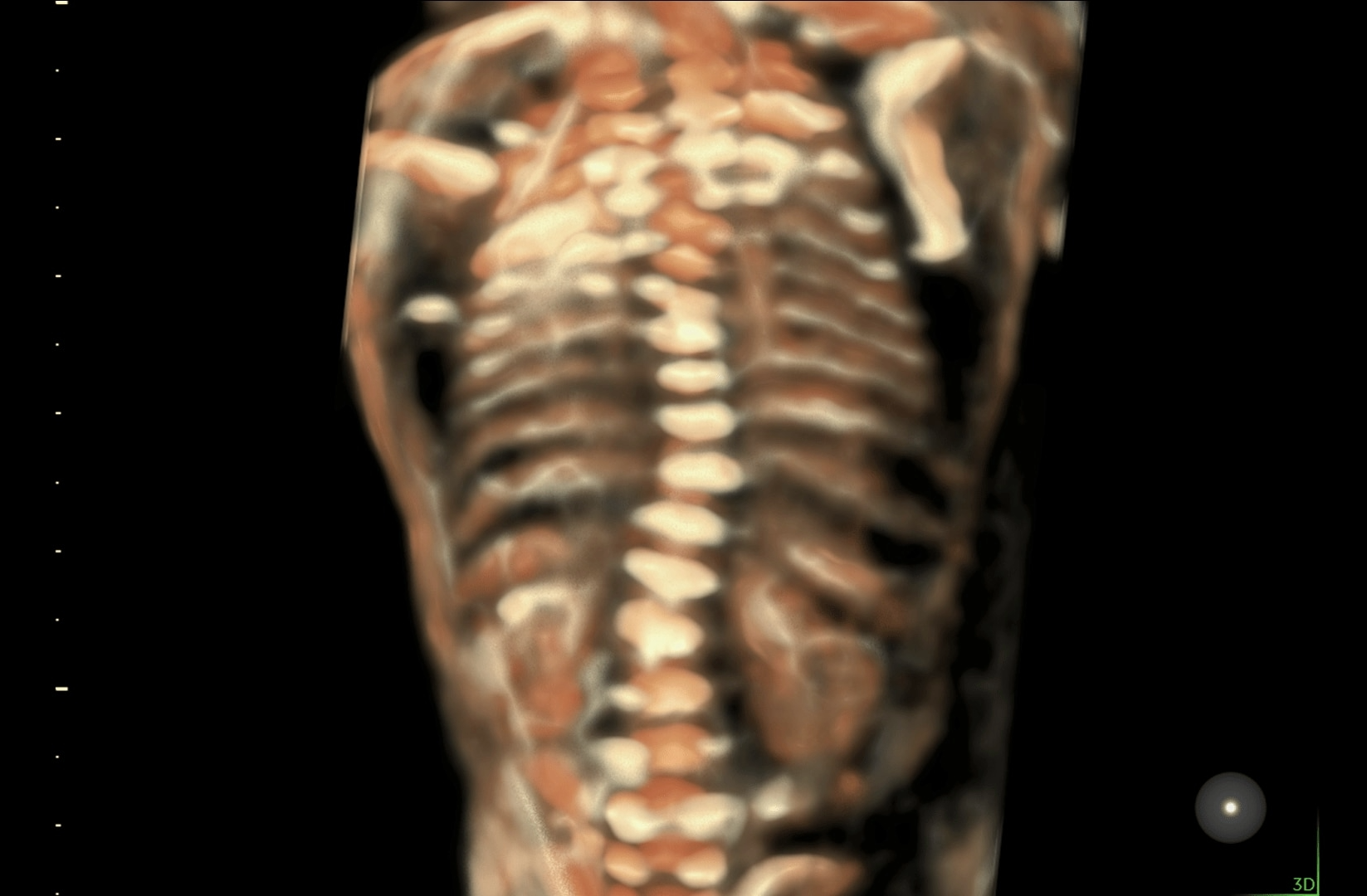

18-ти недельный плод со сколиозом

Брюшная полость плода с HDlive Studio+

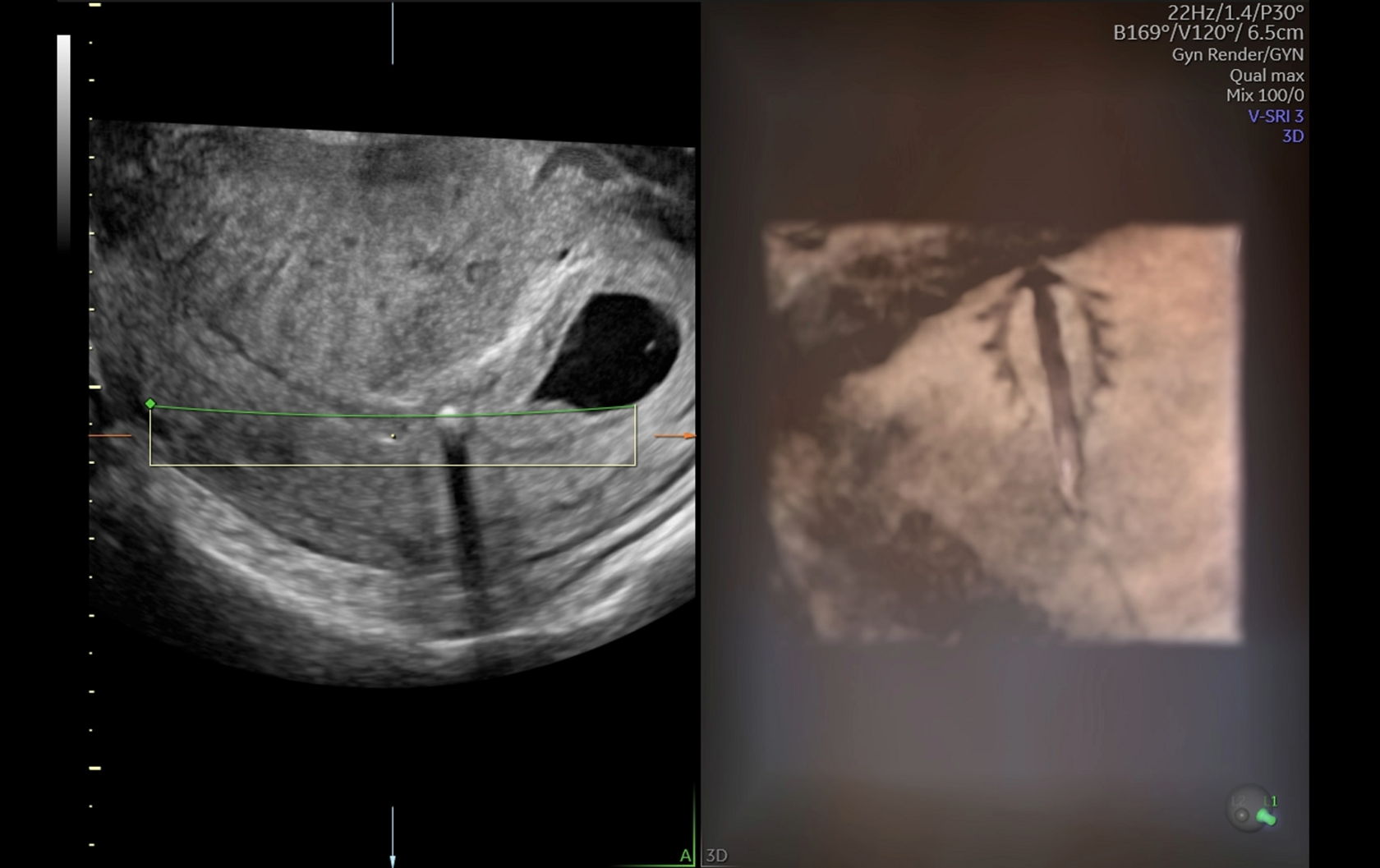

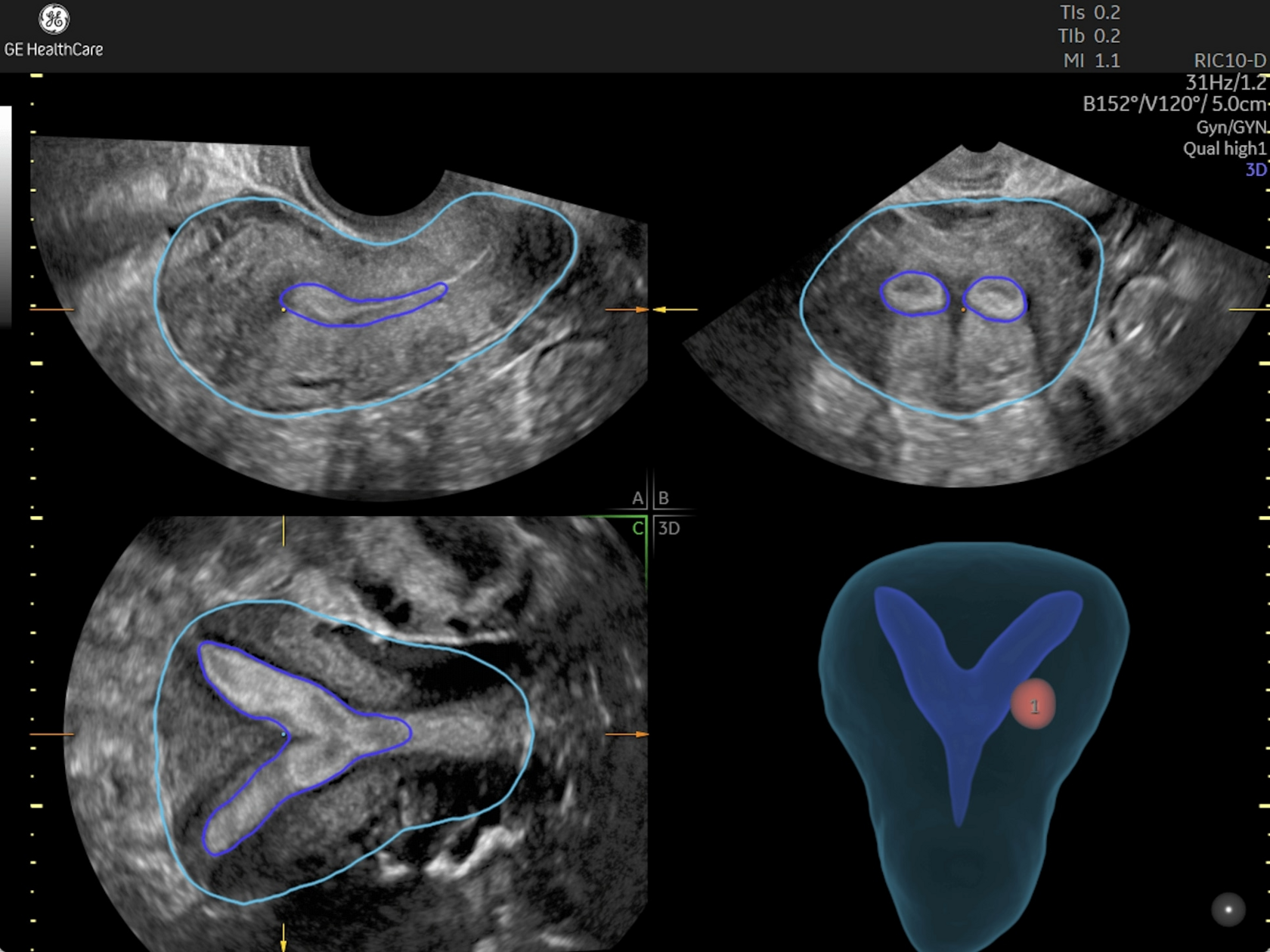

Внутриматочная спираль легко обнаруживается с помощью усовершенствованной системой OmniView + VCI

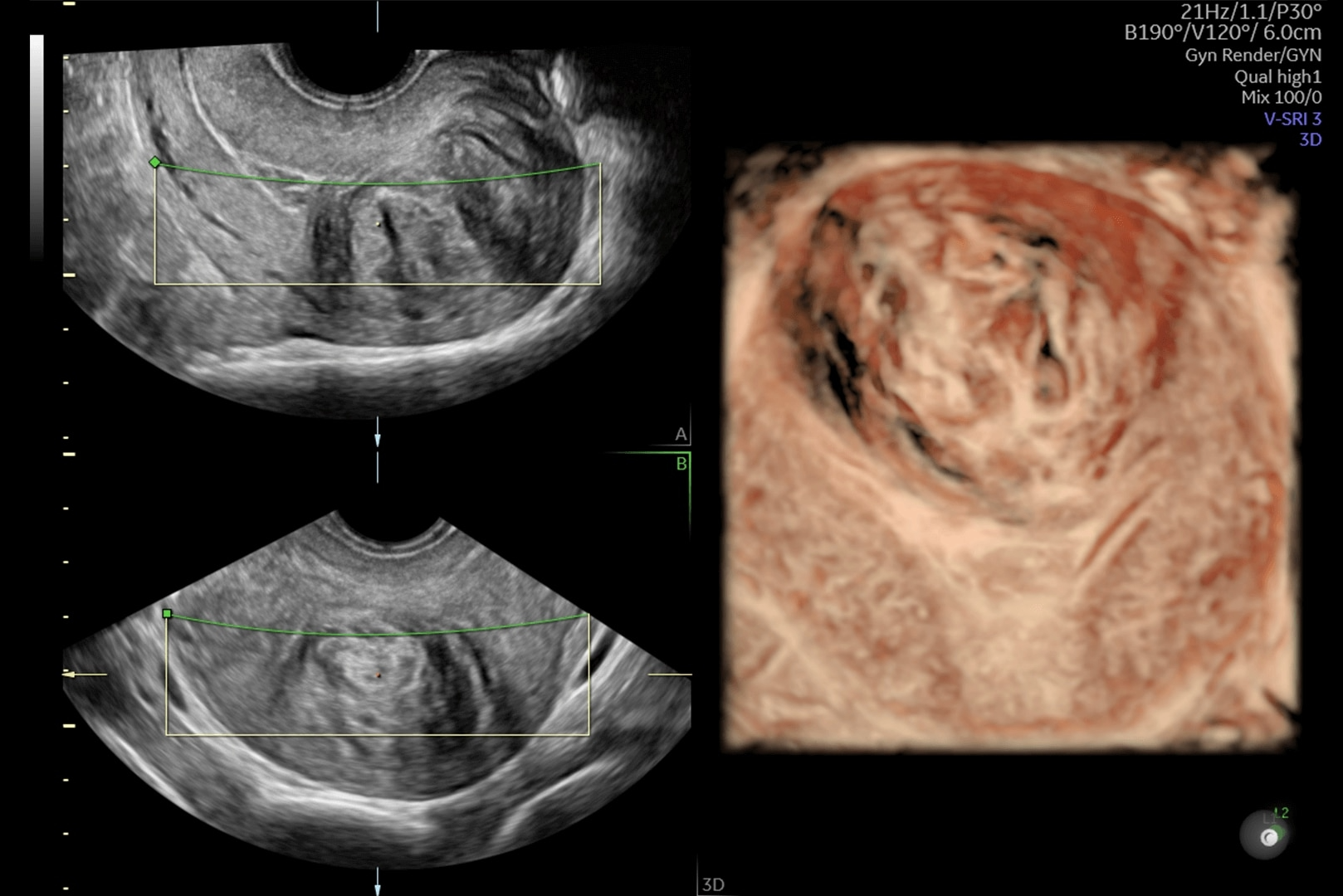

Крупная миома, выделенная с помощью HDlive Studio+

Доплеровская визуализация
Помимо базового кровотока, Voluson расширяет границы возможностей визуализации, делая оценку кровотока быстрее и проще. Наши передовые технологии, включая Graphic flow, Radiantflow, Slowflow и Radiant imaging, повышают разрешение и чувствительность цветного и импульсно-волнового допплеровского картирования, обеспечивая беспрецедентную четкость изображения.

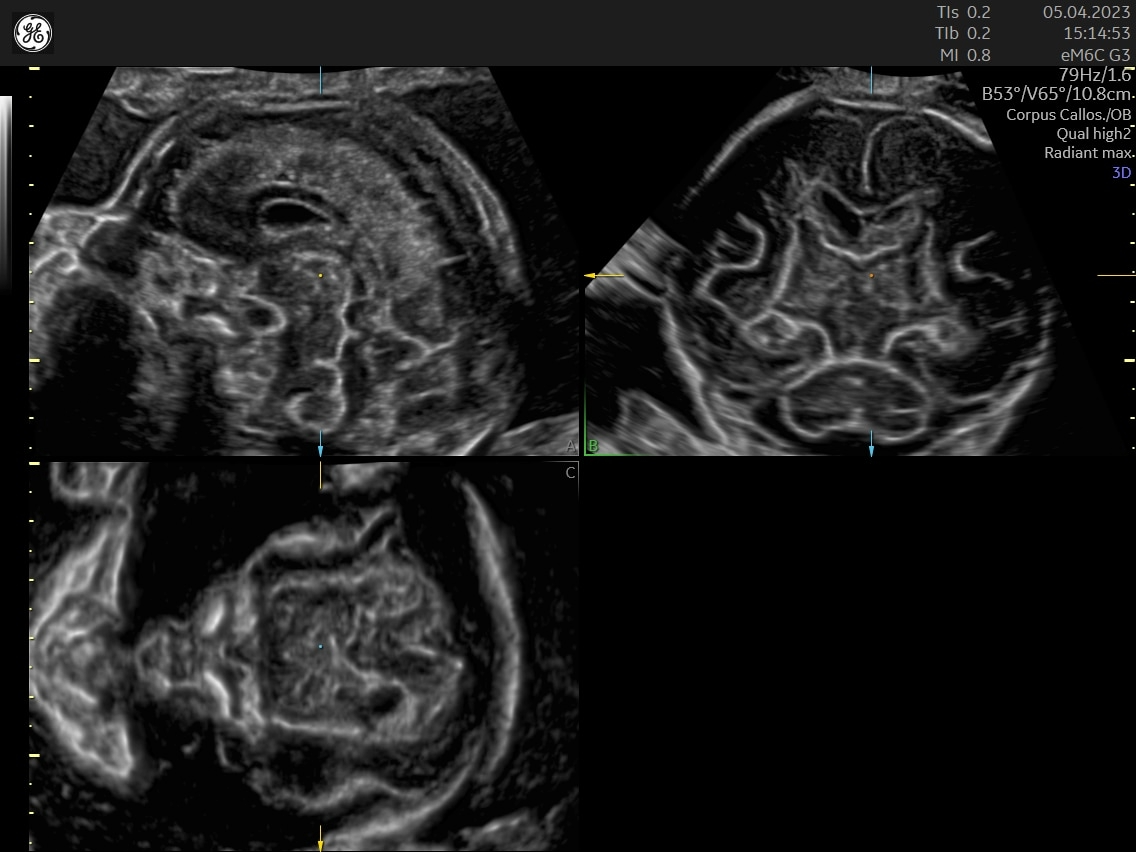

Результат исследования мозолистого тела на 23-й недели с помощью Slowflow3D

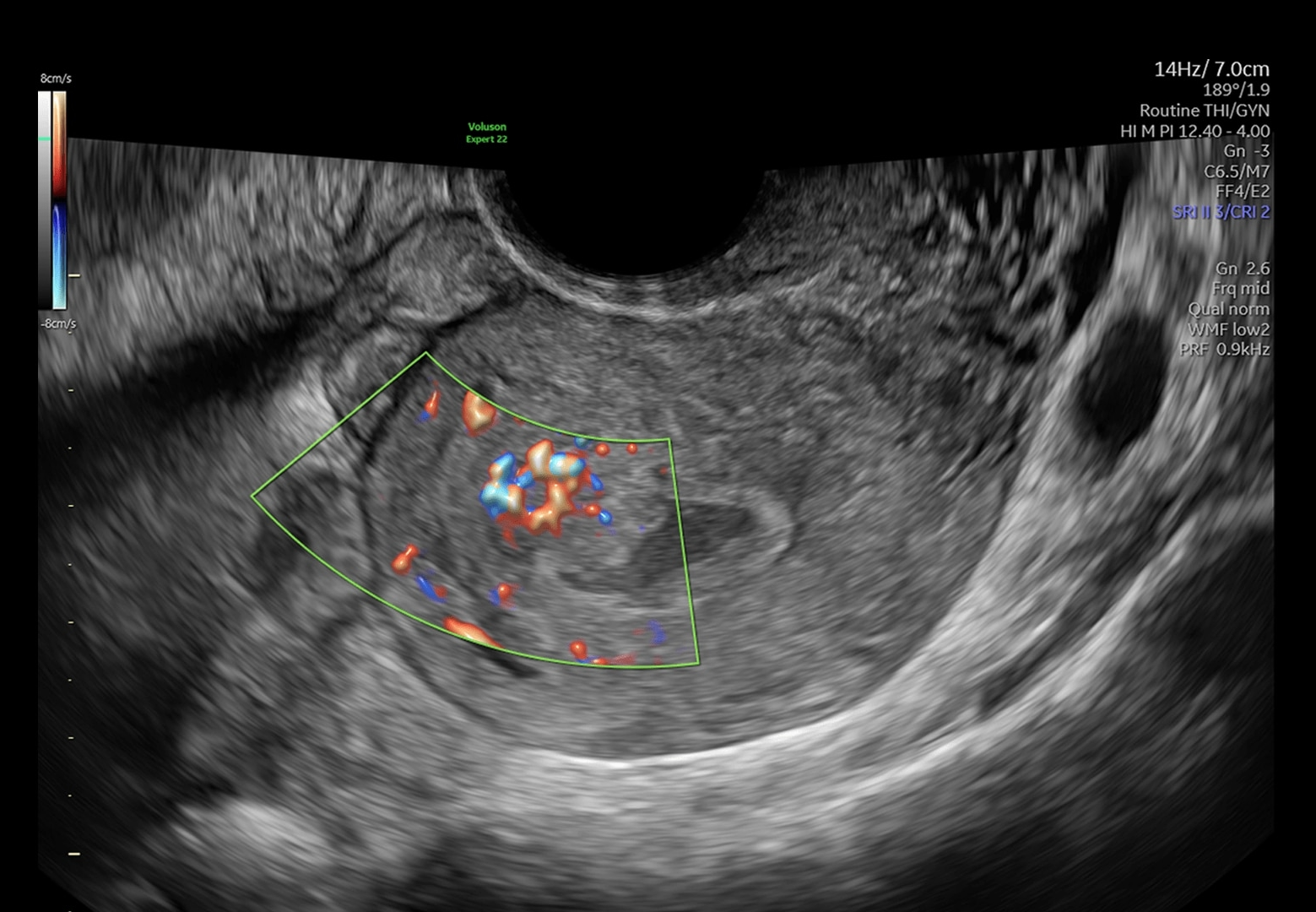

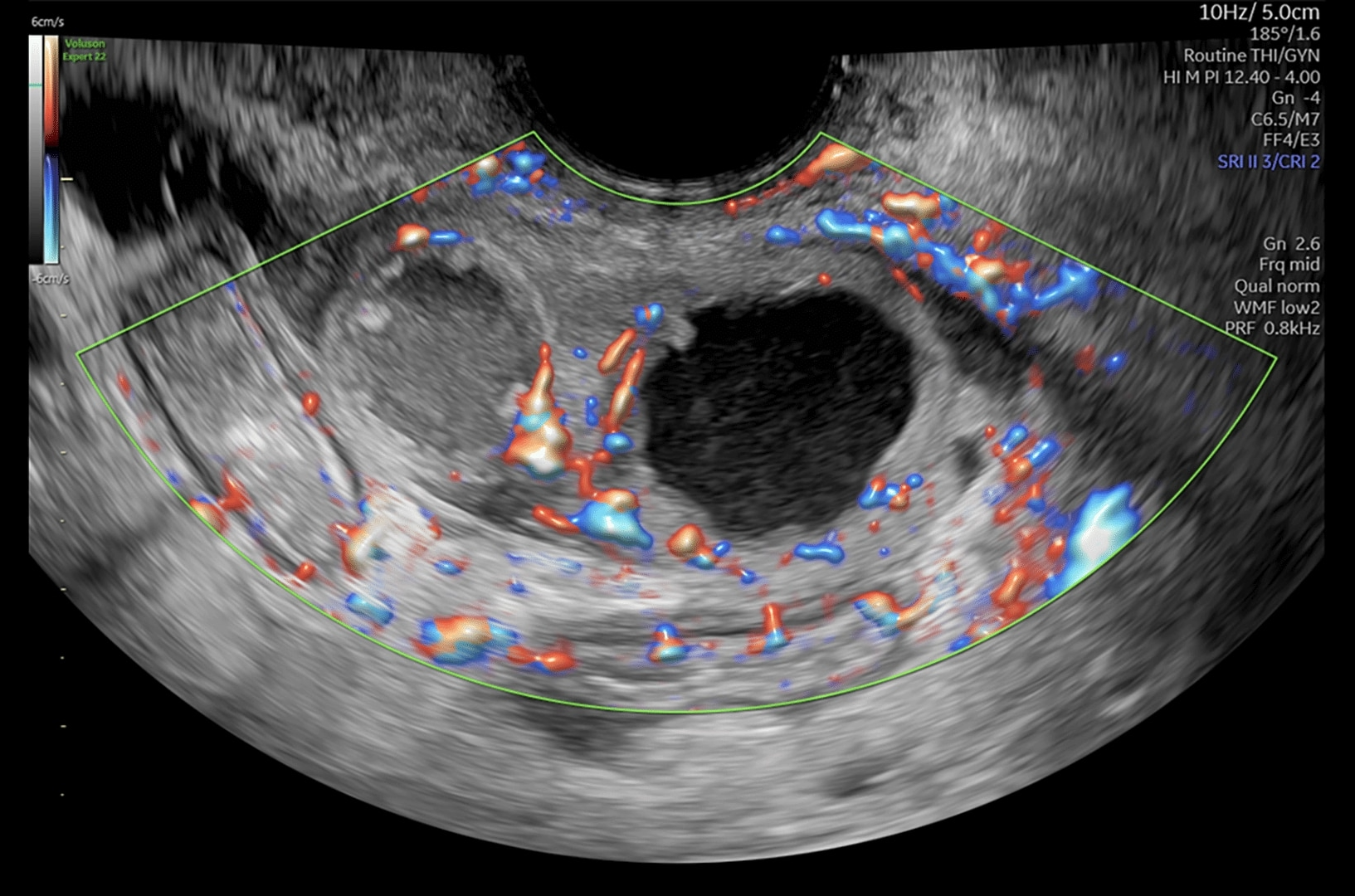

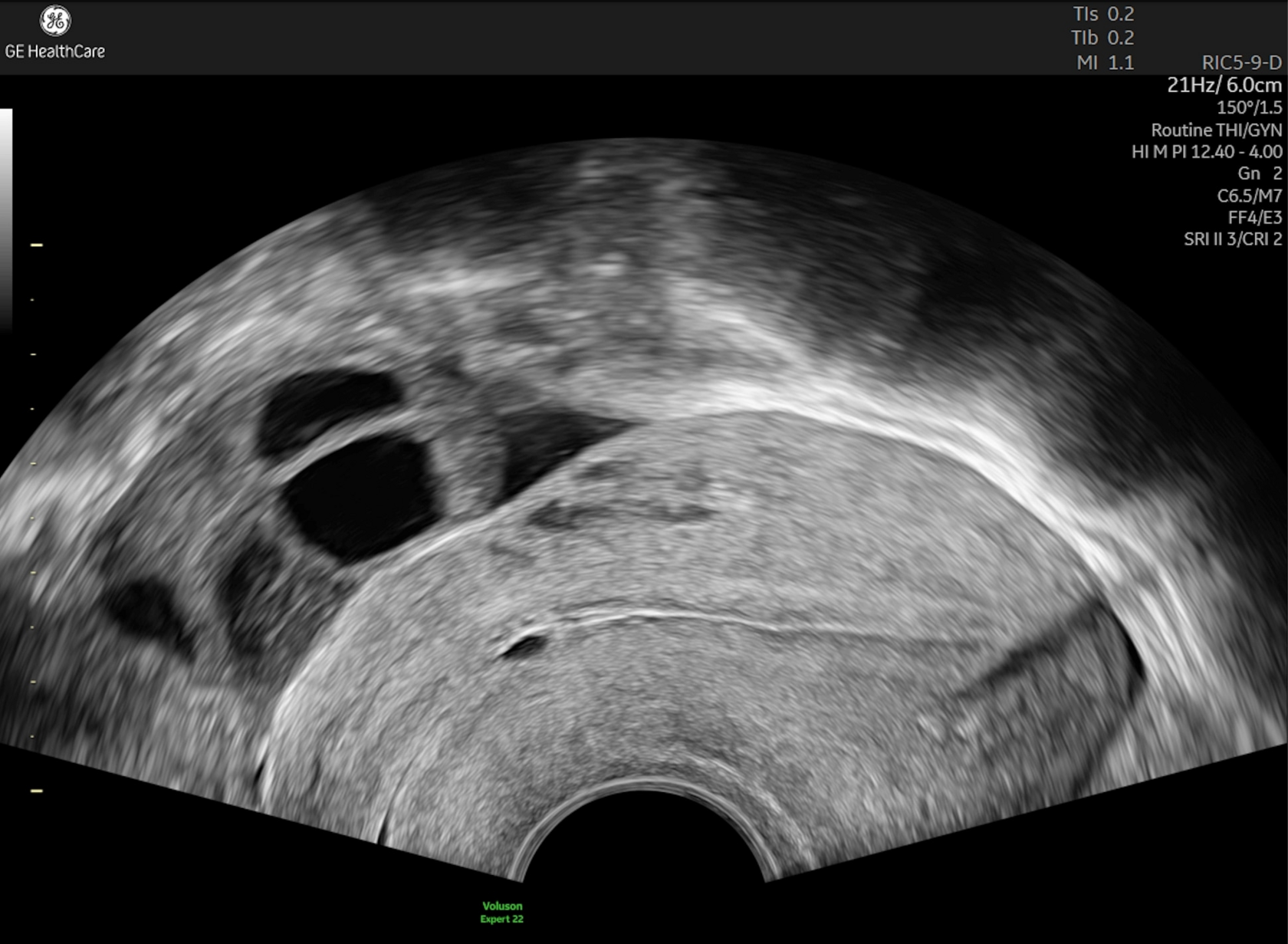

Матка с использованием Radiantflow

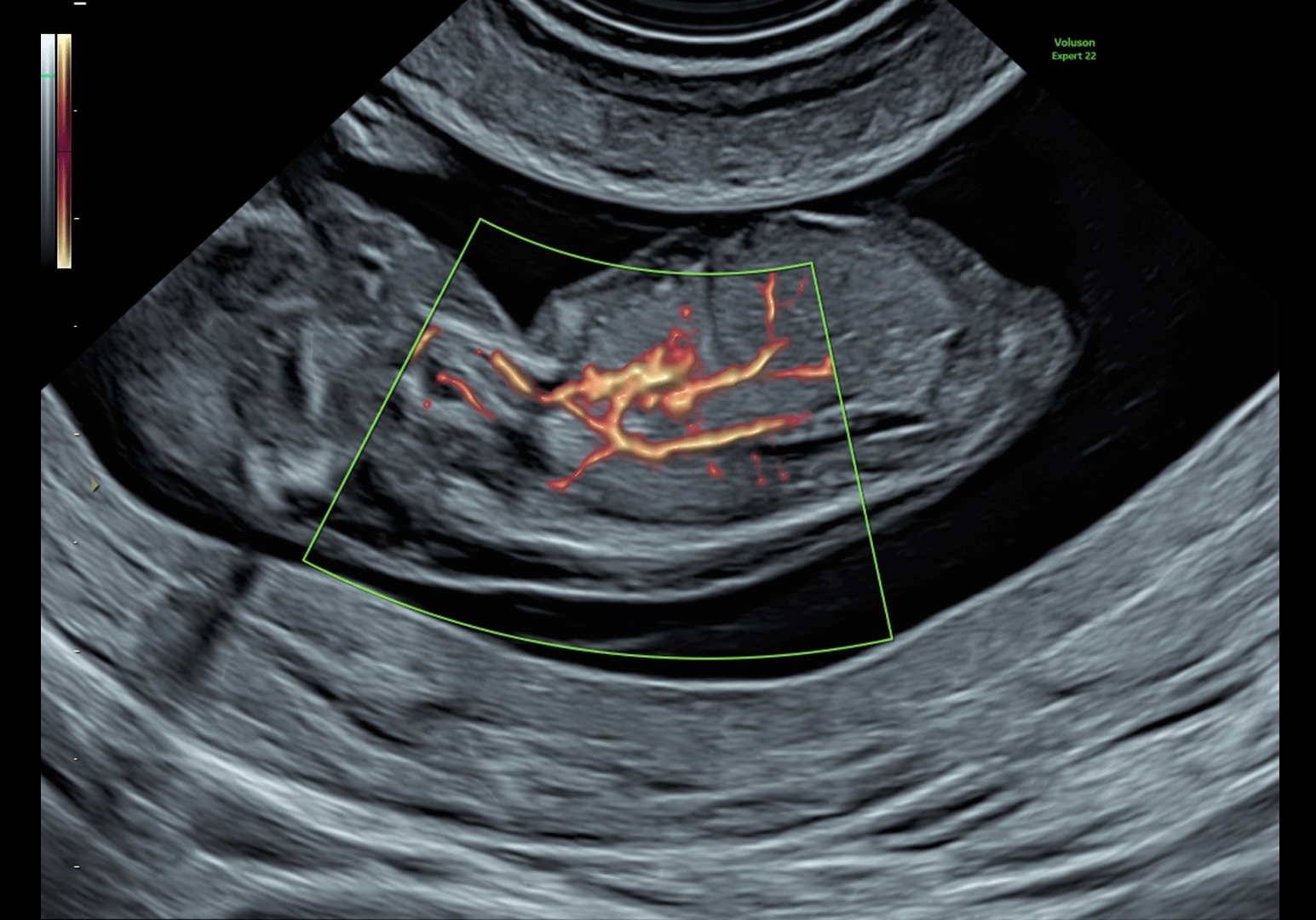

Кровеносная система 9-недельного эмбриона

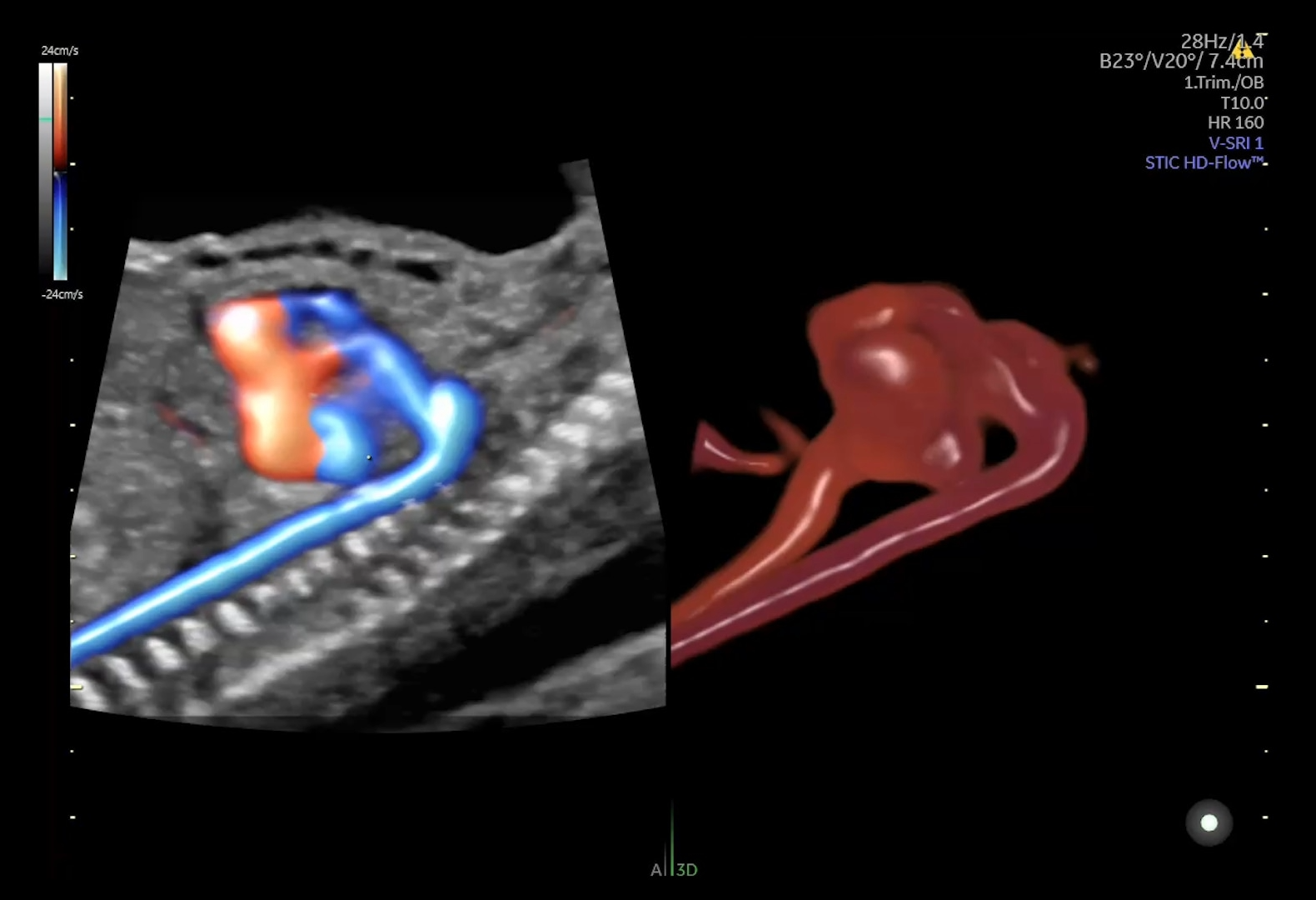

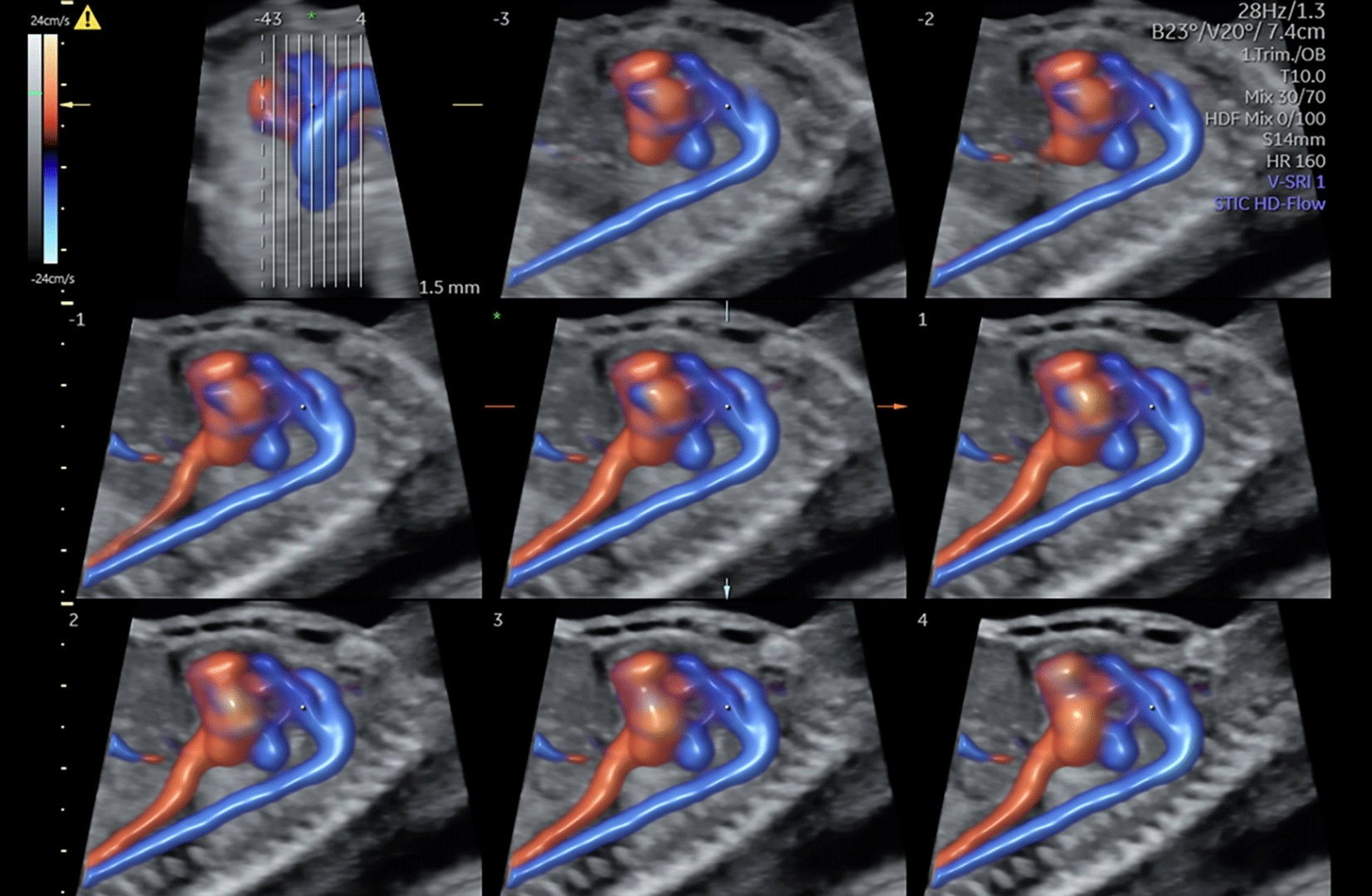

16-ти недельная дуга протока с STIC HD-Flow

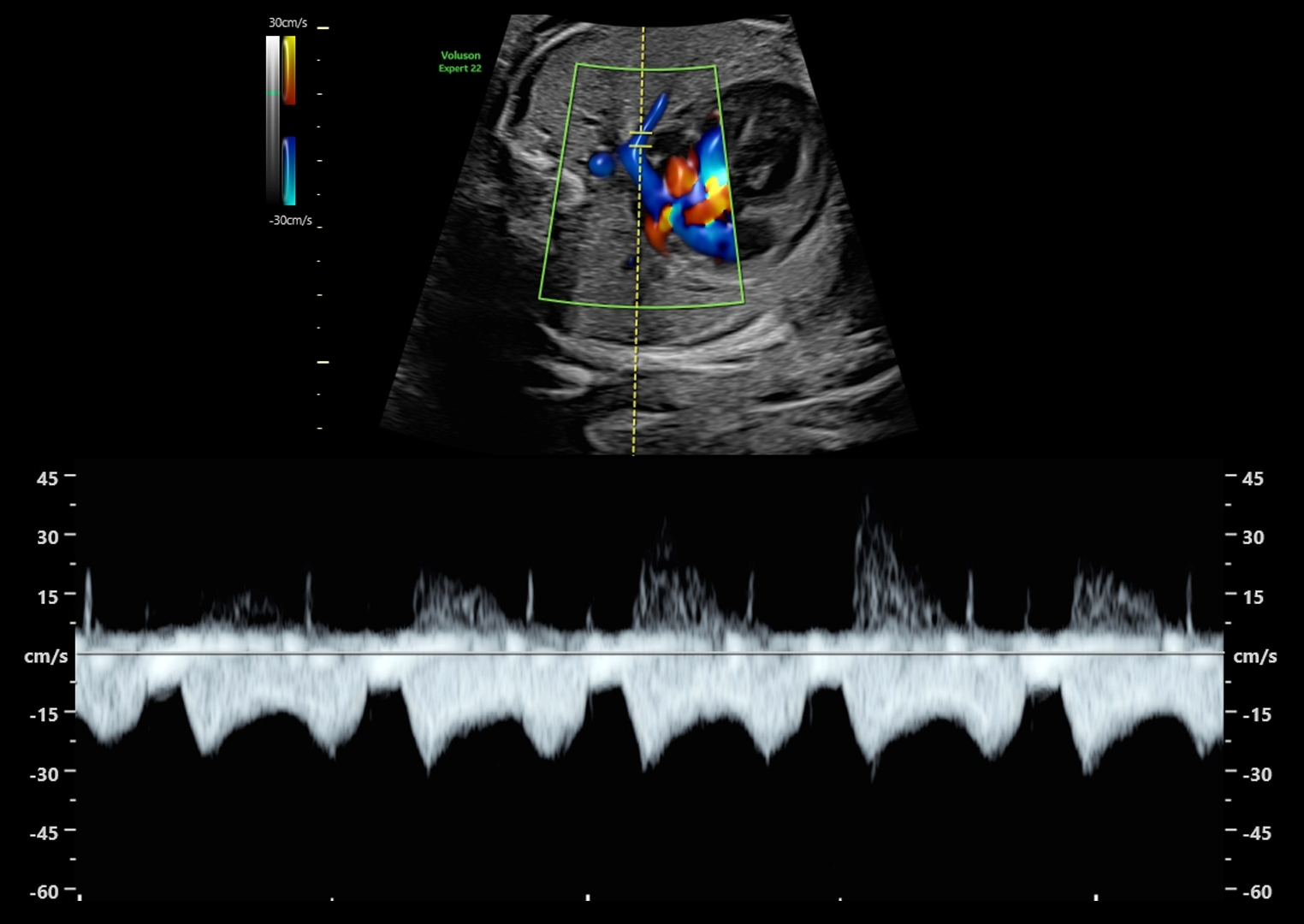

Импульсно-волновое допплеровское исследование легочной вены на 27-й недели беременности

Важные ответы быстрее
Сложные случаи и так сопряжены с неопределенностью. Именно поэтому Voluson Expert 22 специально разработан для углубленной оценки сложной анатомии — с использованием передовых технологий первого триместра, фетальной кардиологии, гинекологии и других ключевых аспектов, направленных на раннее выявление и вмешательство.

Оценка ранней беременности
Мелкая анатомия. Тончайшие детали. Своевременная диагностика.
Повышение эффективности выявления хромосомных и структурных аномалий на самых ранних стадиях развития имеет решающее значение для принятия более взвешенных решений. При небольших размерах анатомических структур для выявления аномалий необходимы четкие изображения высокого разрешения и упрощенные инструменты оценки.

8-недельная беременность с HDliveStudio+

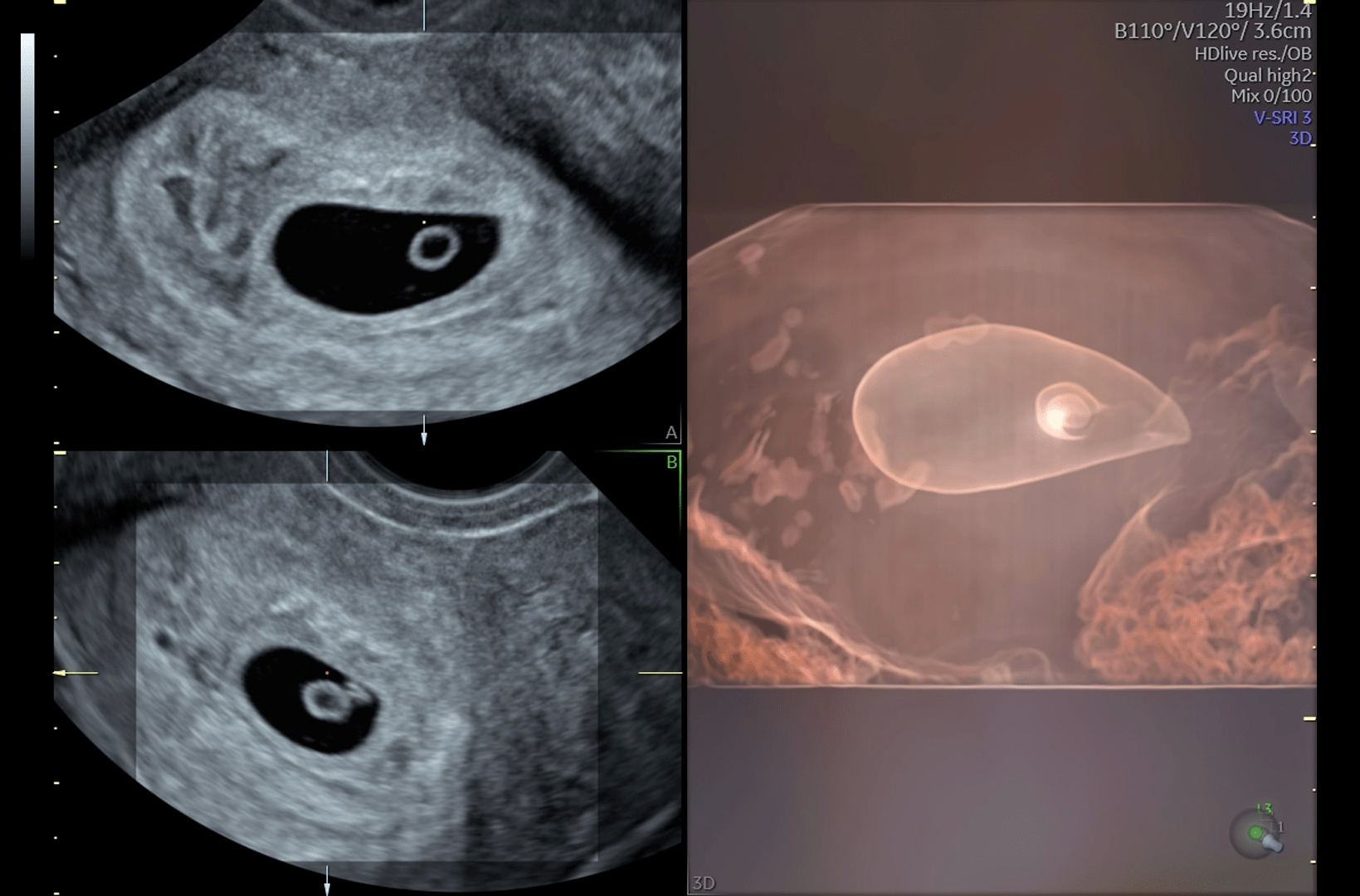

6-недельная беременность, диагностированная с помощью HDlive Studio+ и зонда RIC6-12

Система кровообращения плода на 11-й неделе беременности с использованием SlowflowHD и UltraHD

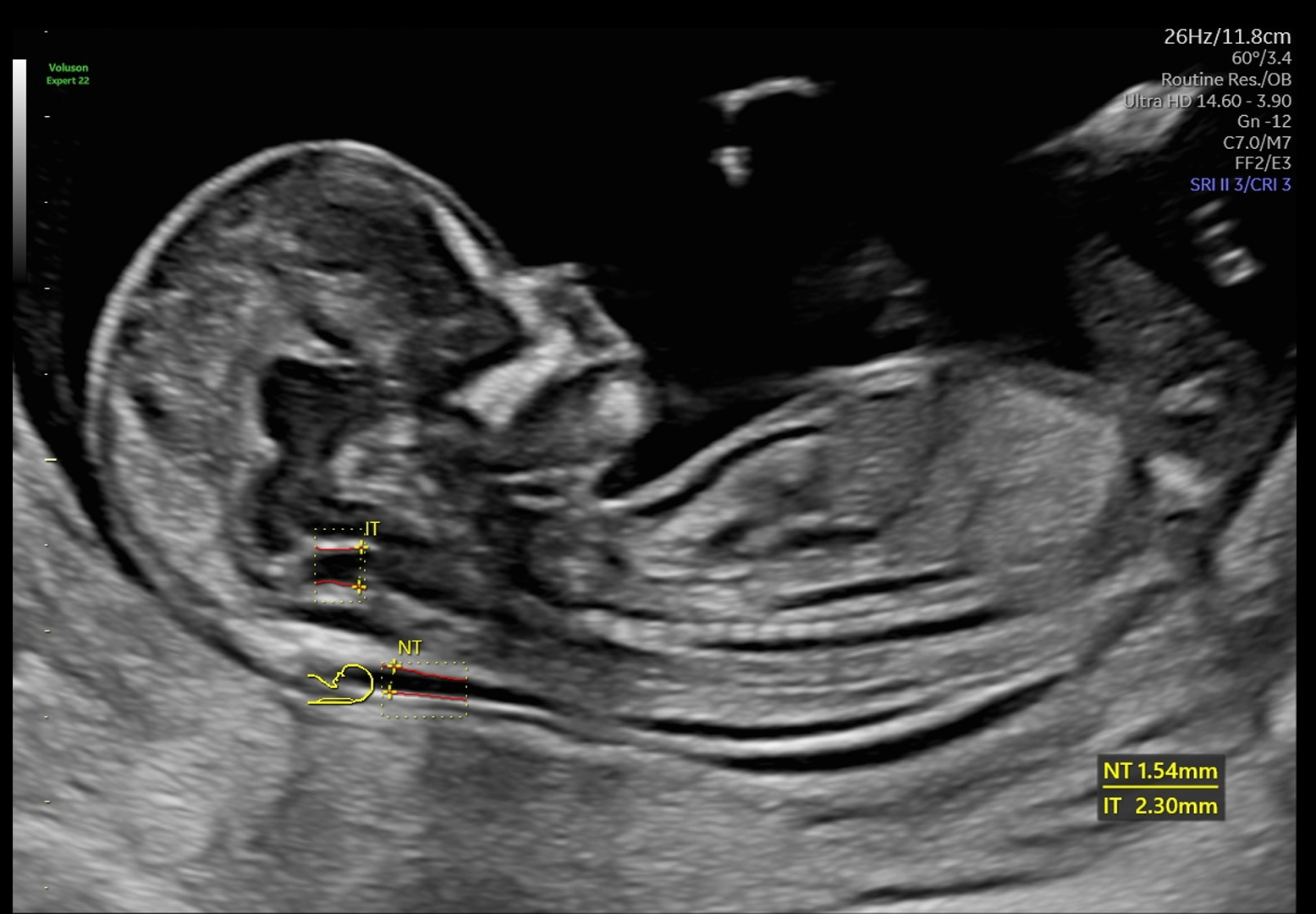

SonoNT (измерение толщины шейной складки) и SonoIT (измерение толщины внутричерепной складки) у плода на 13-й неделе беременности

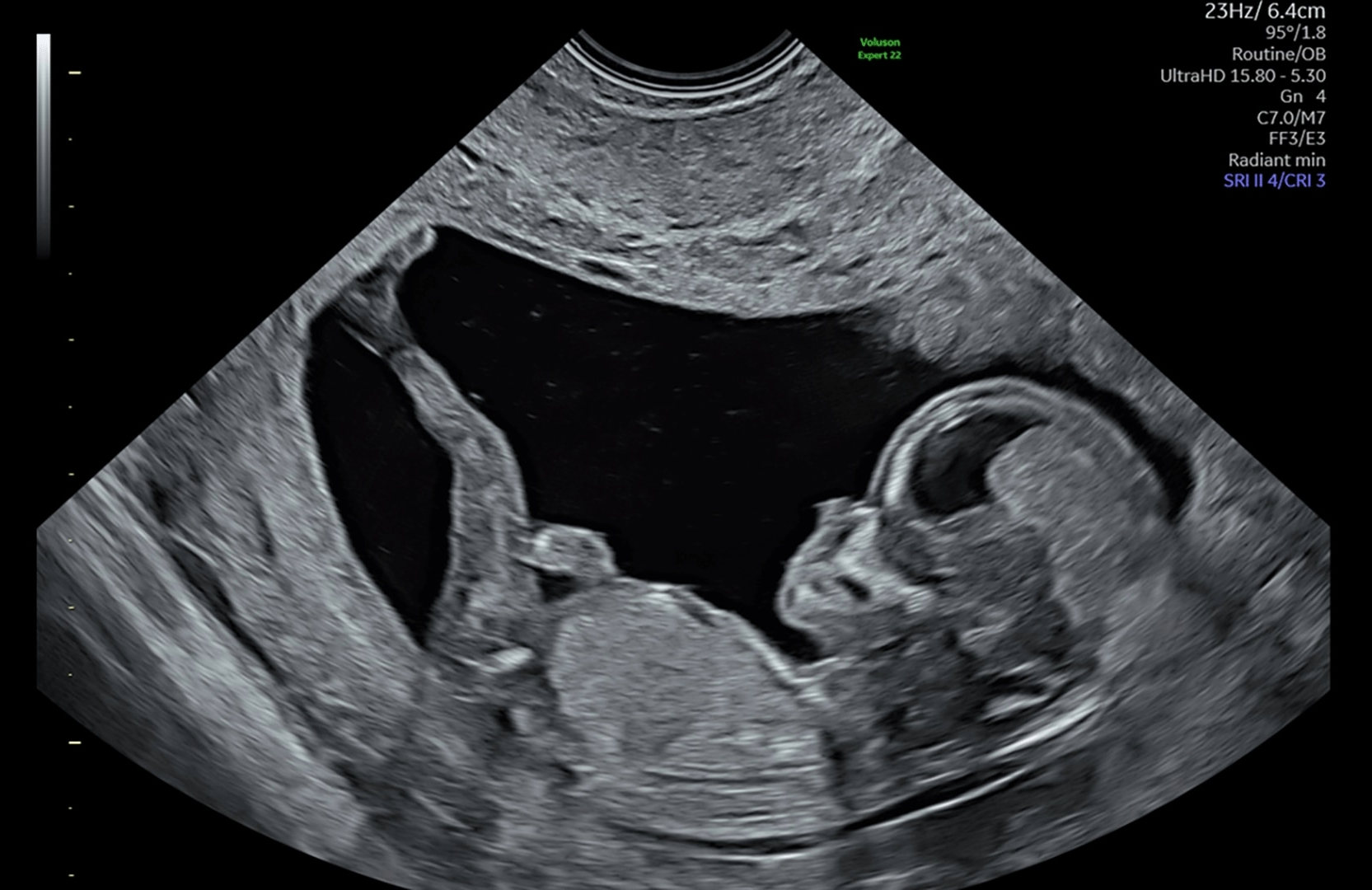

10-недельный плод с амниотической оболочкой с помощью HDlive Studio+

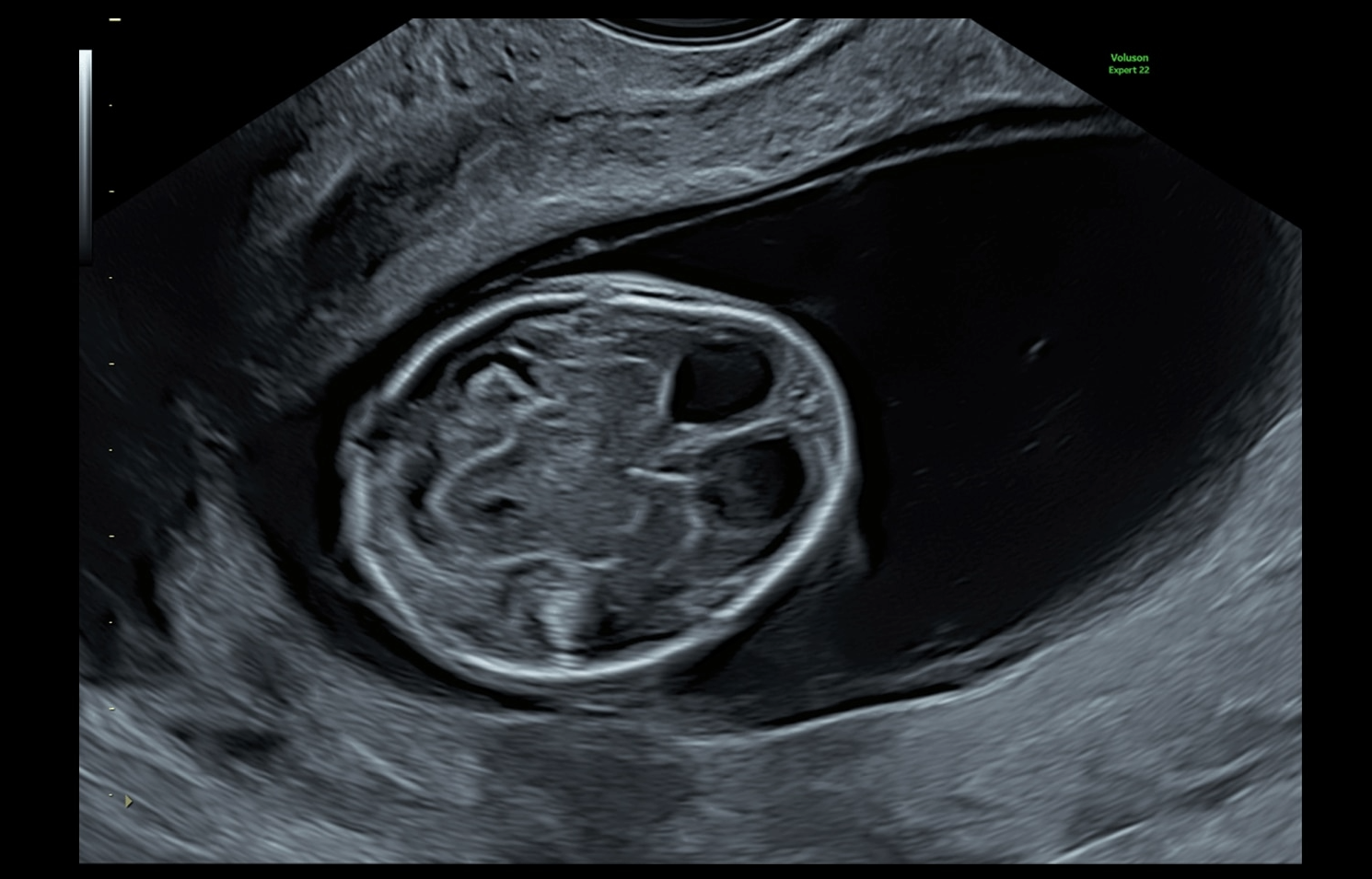

Мозг плода на 13-й неделе беременности, полученный с помощью UltraHD и Radiant

ОЦЕНКА СЕРДЦЕБИЕНИЯ ПЛОДА
Докопайтесь до сути дела.
Раннее выявление аномалий сердца плода позволяет быстрее вмешаться, спланировать роды и потенциально улучшить исходы. Voluson Expert 22 предлагает комплексное решение, включающее в себя передовые инструменты, помогающие с потрясающей четкостью различать мельчайшие структуры, что позволяет быстрее предоставлять пациенту необходимую информацию.

Оцените состояние сердца плода на самых ранних стадиях развития.
Получите высокодетальные изображения высокого разрешения в 2D, 3D и 4D форматах. Используйте простые автоматизированные методы для получения и визуализации рекомендуемого состояния сердца плода или проведения полного обследования.

Найдите ответы на сложные вопросы, касающиеся обследования сердца плода.
Передовые инструменты, обеспечивающие большую ясность, скорость и гибкость для повышения уверенности в диагностике.

Размеры, форма и сократительная способность сердца плода.
Получите дополнительные данные, которые помогут вам принимать более обоснованные решения о благополучии матери и плода, а также о планировании родов.

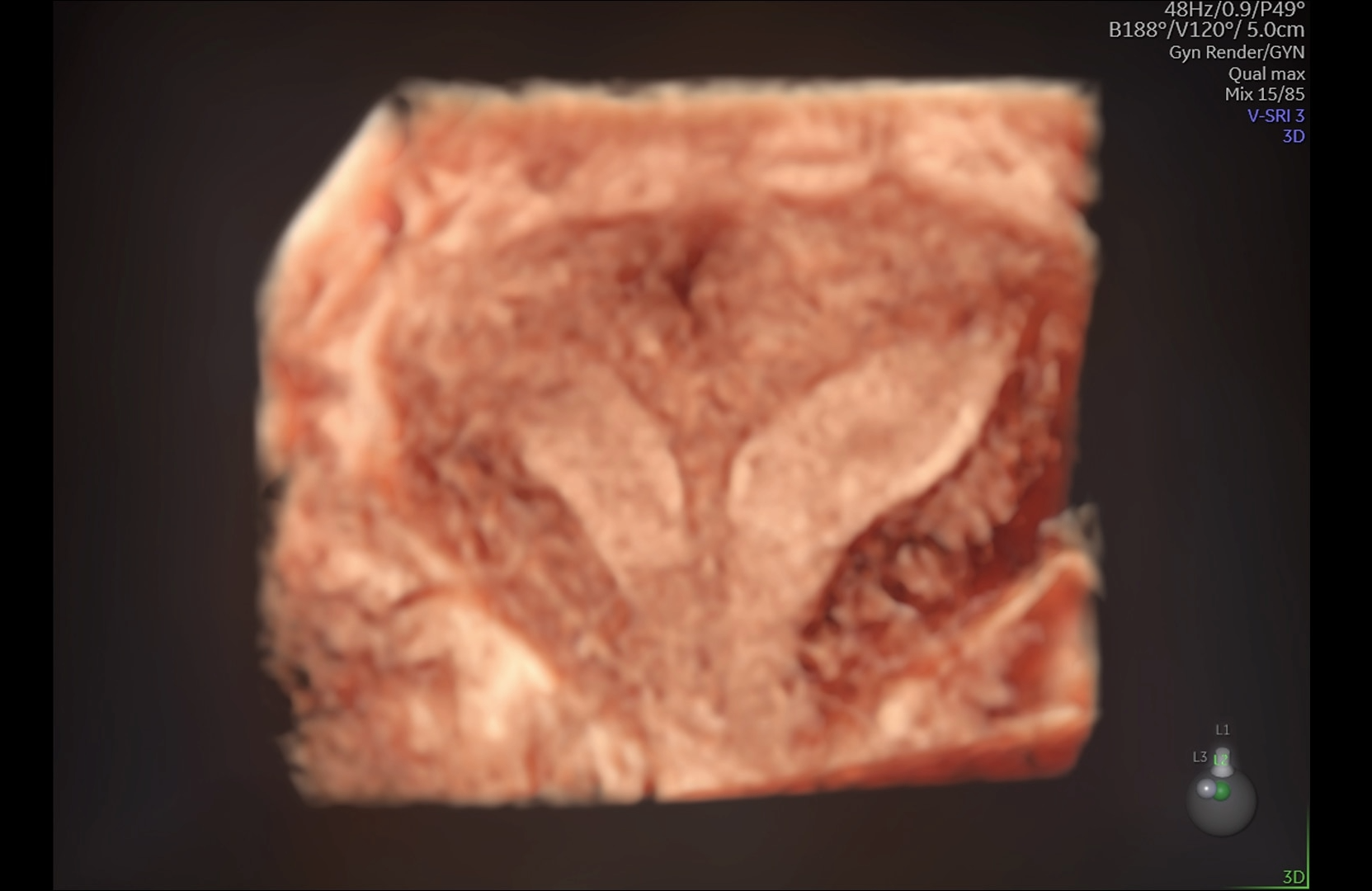

Здоровье тазовой области
Предоставляйте пациентам более быстрые ответы с помощью инструментов автоматизации на основе искусственного интеллекта.

ЗДОРОВЬЕ ТАЗА
Упрощение диагностики для поиска ответов
Такие симптомы, как боли в области таза, постменопаузальные кровотечения, нарушения функции мочеполовой системы и бесплодие, могут вызывать у ваших пациенток недоумение и беспокойство. Исключительное качество изображения, получаемое с помощью аппарата Voluson Expert 22 с использованием передовых инструментов анализа и простых 3D-технологий, может предоставить ценную клиническую информацию о репродуктивном здоровье ваших пациенток.

Клинические изображения
Галерея изображений по акушерству

КЛИНИЧЕСКИЕ ИЗОБРАЖЕНИЯ
Галерея изображений, посвященных здоровью тазовой области

Дизайн и функциональность
Современный, но в то же время привычный, Voluson Expert 22 — это самый интуитивно понятный и настраиваемый ультрасовременный ультразвуковой аппарат. Разработанный с использованием нового поколения искусственного интеллекта и инструментов автоматизации, Voluson Expert 22 помогает повысить скорость и точность обследований, оптимизируя ваш рабочий день. Только представьте себе его потенциал.

Искусственный интеллект
Уменьшите объём рутинных задач и облегчите подготовку с помощью SonoLyst.
Это масштабируемое решение на основе искусственного интеллекта может быть настроено в соответствии с протоколами обследования и уровнем опыта пользователя с помощью распознавания изображений, автоматической аннотации и измерений. SonoLyst обеспечивает обучение персонала и контроль качества обследований, повышая эффективность и согласованность работы клиники:

• SonoLystIR

Просто отсканируйте, а затем заморозьте.
Используя рекомендации ISUOG, SonoLystIR автоматически определяет рекомендуемые ракурсы. Он идентифицирует анатомические структуры, затем выбирает соответствующие аннотации и измерения. После подтверждения данные вводятся в контрольный список Scan Assistant и отчет, что оптимизирует рабочий процесс и снижает вариативность.

• SonoLystLive

Не нужно замораживать, комментировать и сохранять.
Для обследования на сроке 11-13 недель и во втором триместре беременности. Делайте снимки во время сканирования в режиме реального времени. Пусть инструмент измеряет, комментирует и сохраняет изображения, отмечая их в списке необходимых просмотров. Инструмент искусственного интеллекта помогает сократить количество нажатий клавиш и время обследования, обеспечивая при этом более полное его проведение.

Автоматическая активация зонда
Автоматическая инициализация зондов и предустановок с помощью Respond.
Современный дизайн
Элегантный и современный дизайн с улучшенной эргономикой и привычным пользовательским интерфейсом Voluson.

Диафрагма, выделенная с помощью HDlive Silhouette у плода на 26-й недели беременности.

Дуга аорты Radiantflow.

Лицо эмбриона в HDlive Studio.

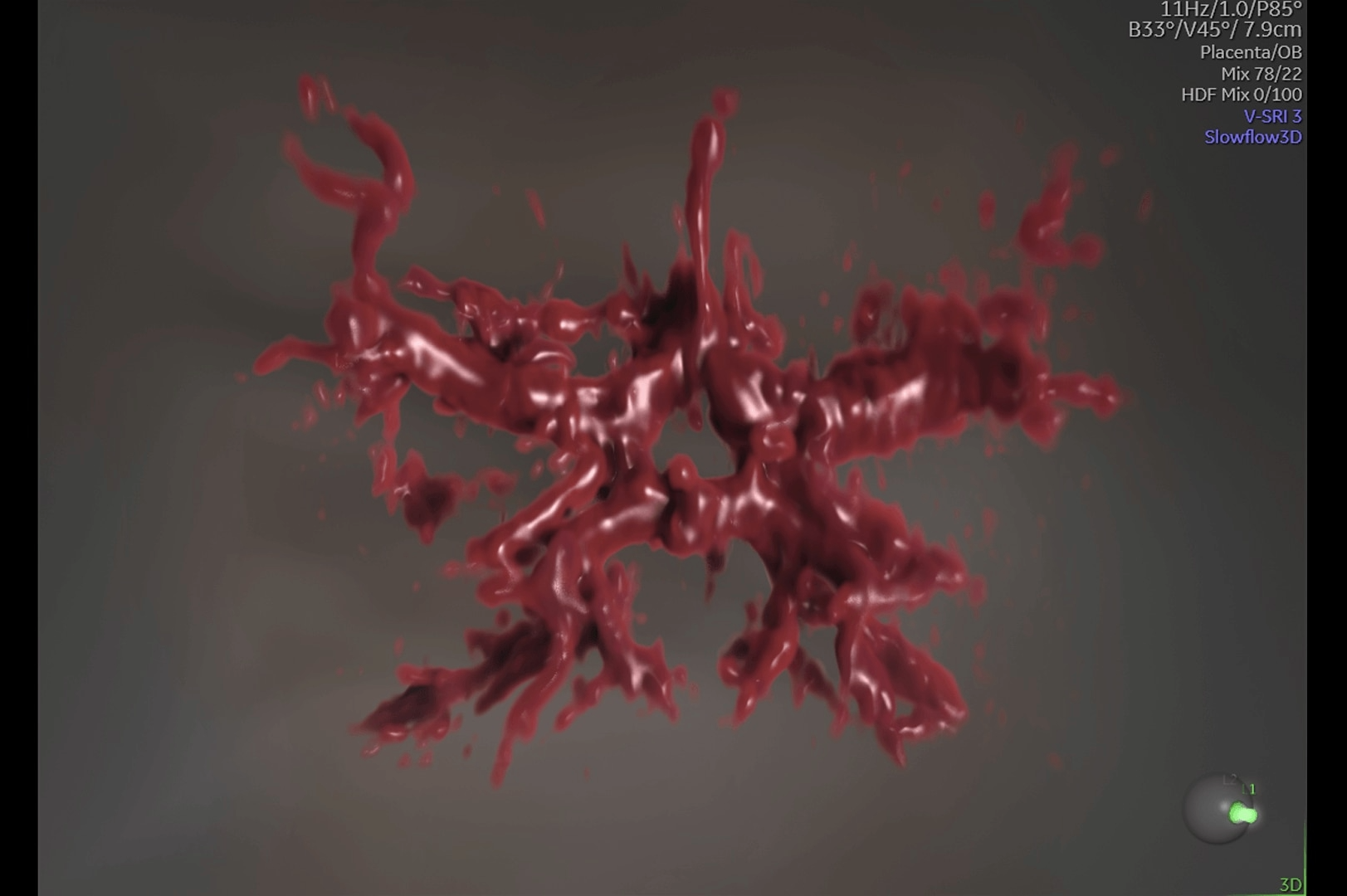

Пуповина и плацента, получение с помощью Slowflow3D и HDlive.

21-недельный фетальный профиль.
